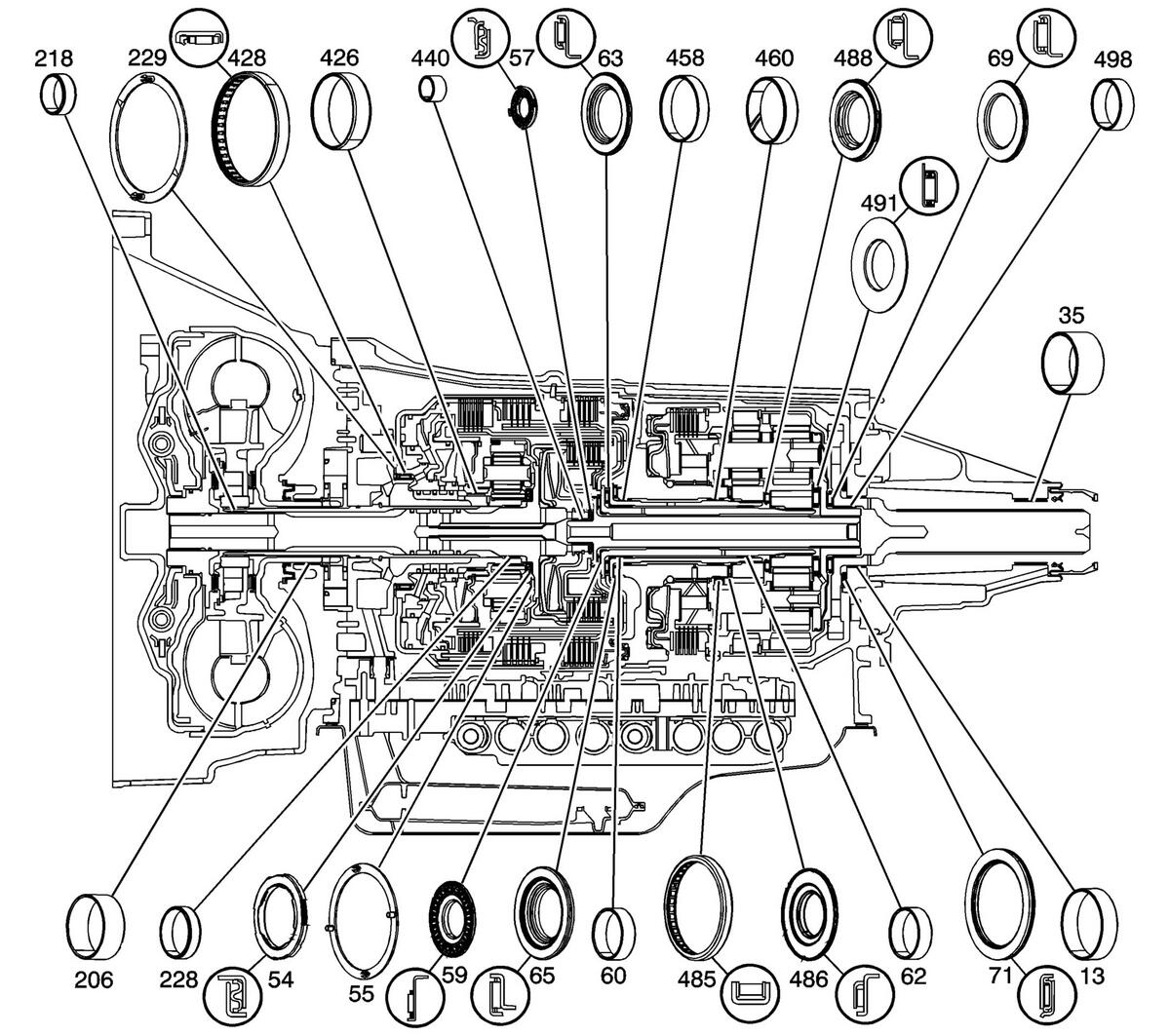

Bushing, Bearing, and Washer Locations
WARNING: This page does not describe the selected car, but rather 8 other vehicles, including the 2012 GMC Yukon XL, 2012 GMC Yukon, 2012 Chevrolet Tahoe, 2012 Chevrolet Suburban, and 2012 Chevrolet Avalanche. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 13 | Output Shaft Bushing |
| 35 | Prop Shaft Front Slip Yoke Bushing |
| 54 | Input Sun Gear Thrust Bearing |
| 55 | Input Sun Gear Thrust Washer |
| 57 | Turbine Shaft Thrust Bearing Assembly |
| 59 | 4-5-6 Clutch Hub Thrust Bearing Assembly |
| 60 | Output Carrier Inner Sun Gear Shaft (Front) Bushing |
| 62 | Output Carrier Inner Sun Gear Shaft Bushing |
| 63 | 1-2-3-4 Clutch Hub Thrust Bearing Assembly |
| 65 | 2-6 and 3-5 Reverse Clutch Hub Thrust Bearing Assembly |
| 69 | Output Carrier Thrust Bearing Assembly |
| 71 | Output Shaft Thrust Bearing Assembly |
| 206 | Torque Converter Bushing |
| 218 | Turbine Shaft Front Bushing |
| 228 | Turbine Shaft Rear Bushing |
| 229 | 1-2-3-4 and 3-5 Reverse Clutch Housing Thrust Washer |
| 426 | 1-2-3-4 and 3-5 Reverse Clutch Housing Rear Bushing |
| 428 | 1-2-3-4 and 3-5 Reverse Clutch Bearing Assembly |
| 440 | Output Carrier Shaft Housing Bushing |
| 458 | Output Carrier Outer Sun Gear Shaft (Front) Bushing |
| 460 | Output Carrier Outer Sun Gear Shaft Rear Bushing |
| 485 | Center Support Roller Bearing Assembly |
| 486 | Output Carrier Front Sun Gear Thrust Bearing Assembly |
| 488 | Output Carrier Front Sun Gear Rear Thrust Bearing Assembly |
| 491 | Output Carrier Rear Sun Gear Thrust Bearing - Captured |
| 498 | Output Carrier Bushing |
