Manual Shift Shaft Position Switch Overhaul
WARNING: This page is about a different car, the 2012 GMC Yukon, 2012 Chevrolet Tahoe, and 2012 Cadillac Escalade. However, it is still accessible from the selected car via links, so may be relevant.
Manual Shift Shaft Position Switch Overhaul

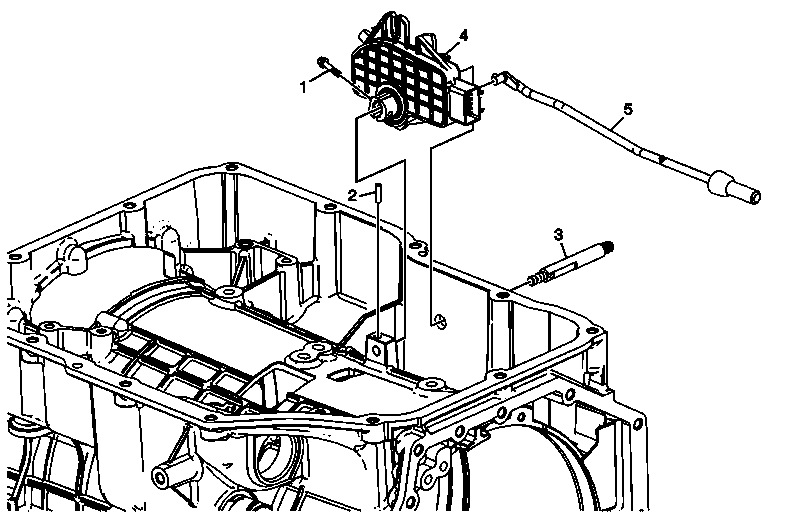

| Callout | Component Name |
|---|---|
| 1 | A/Trans Manual Shift Shaft Position Switch Bolt M5 x0.8 x 20
CAUTION:
Refer to Pin Reuse Caution .
CAUTION:
Refer to Fastener Caution . Tighten 7-9 N.m (62-80 lb in) |
| 2 | Manual Shift Shaft Pin
CAUTION:
Refer to Pin Reuse Caution . |
| 3 | Manual Shift Shaft |
| 4 | A/Trans Manual Shift Shaft Position Switch Assembly |
| 5 | Park Pawl Actuator Assembly |
