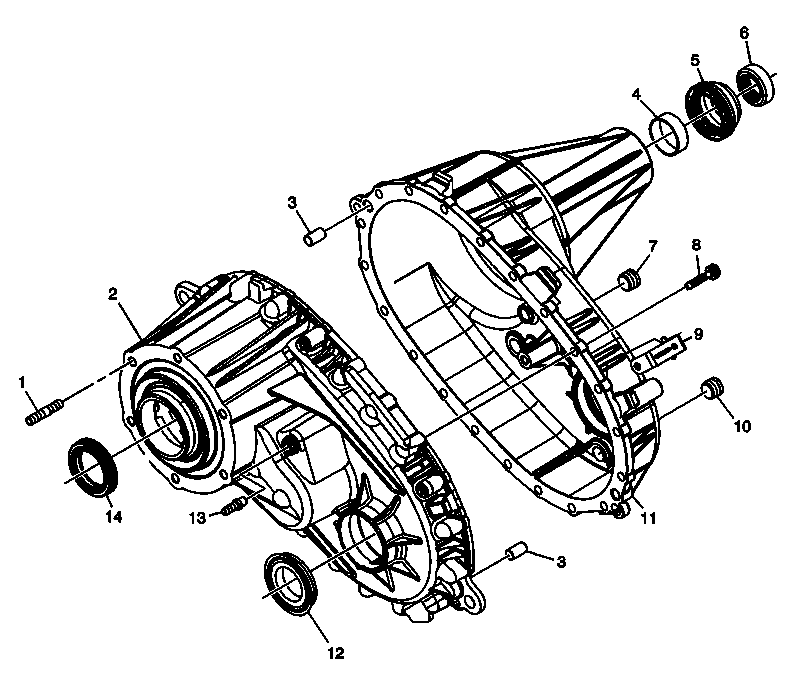

Transfer Case Disassembled View
WARNING: This page is about a different car, the 2008 GMC Yukon XL, 2008 GMC Yukon, 2008 Cadillac Escalade EXT, 2008 Cadillac Escalade ESV, and 2008 Cadillac Escalade. However, it is still accessible from the selected car via links, so may be relevant.
Courtesy of GENERAL MOTORS CORP.
| Callout |
Component Name |
| 1 |
Adapter Stud |
| 2 |
Front Case Half |
| 3 |
Location Pin |
| 3 |
Location Pin |
| 4 |
Rear Output Shaft Bushing |
| 5 |
Rear Output Shaft Seal |
| 6 |
Shipping Seal |
| 7 |
Fill Plug |
| 8 |
Case Half Bolt |
| 9 |
Wiring Harness Bracket |
| 10 |
Drain Plug |
| 11 |
Rear Case Half |
| 12 |
Front Output Shaft Seal |
| 13 |
Vent |
| 14 |
Input Shaft Seal |
Courtesy of GENERAL MOTORS CORP.
| Callout |
Component Name |
| 1 |
Input Gear Bearing |
| 2 |
Input Shaft |
| 3 |
Drive Sprocket Bushing |
| 4 |
Drive Sprocket |
| 5 |
Drive Chain |
| 6 |
Front Sun Gear |
| 7 |
Planetary Differential Assembly |
| 8 |
Rear Sun Gear Thrust Washer |
| 9 |
Rear Sun Gear |
| 10 |
Input Shaft Rear Support Bushing |
| 11 |
Rear Output Shaft |
| 12 |
Rear Output Shaft Bearing Outer Retaining Ring |
| 13 |
Rear Output Shaft Bearing |
| 14 |
Rear Output Shaft Bearing Retaining Ring |
| 15 |
Front Output Shaft Rear Bearing |
| 16 |
Driven Sprocket |
| 17 |
Front Output Shaft Cup Plug |
| 18 |
Front Output Shaft |
| 19 |
Front Output Shaft Front Bearing |
