Transfer Case Disassembled View
WARNING: This page is about a different car, the 2007 GMC Yukon XL, 2007 GMC Yukon, 2007 Chevrolet Tahoe, 2007 Chevrolet Suburban, and 2007 Chevrolet Avalanche. However, it is still accessible from the selected car via links, so may be relevant.

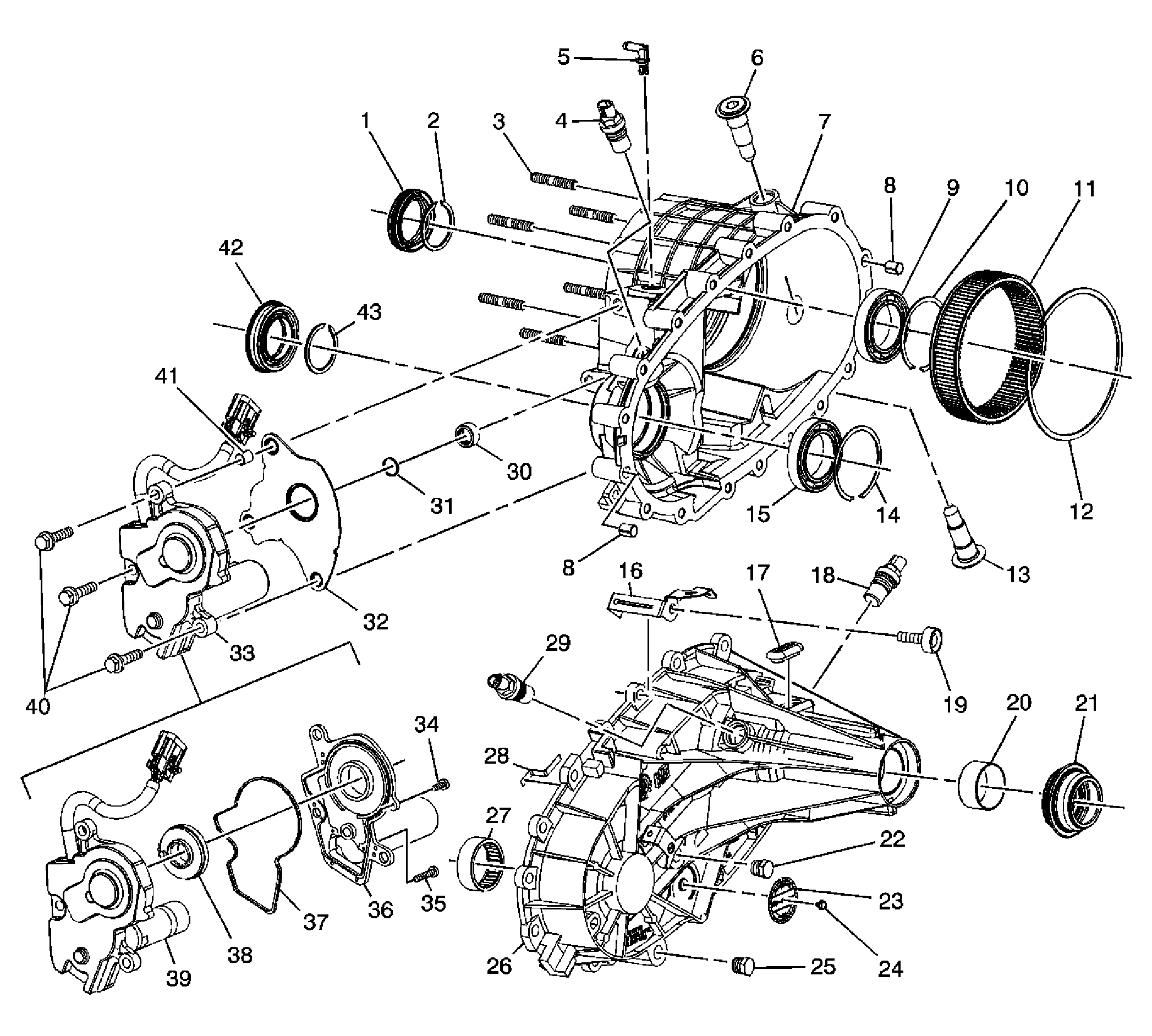

| Callout | Component Name |
|---|---|
| 1 | Input Shaft Seal |
| 2 | Input Gear Bearing Outer Retaining Ring |
| 3 | Adapter Stud |
| 4 | Front Vehicle Speed Sensor |
| 5 | Vent |
| 6 | Clutch Lever Pivot Pin |
| 7 | Front Case Half |
| 8 | Location Pin |
| 8 | Location Pin |
| 9 | Input Gear Bearing |
| 10 | Input Gear Bearing Retaining Ring |
| 11 | Annulus Gear |
| 12 | Annulus Gear Retaining Ring |
| 13 | Clutch Lever Pivot Pin |
| 14 | Front Output Shaft Bearing Retaining Ring |
| 15 | Front Output Shaft Front Bearing |
| 16 | Bracket |
| 17 | Access Hole Plug |
| 18 | Right Vehicle Speed Sensor |
| 19 | Case Half Bolt |
| 20 | Rear Bushing |
| 21 | Rear Output Shaft Seal |
| 22 | Fill Plug |
| 23 | ID Tag |
| 24 | ID Tag Screw |
| 25 | Drain Plug |
| 26 | Rear Case Half |
| 27 | Front Output Shaft Rear Bearing |
| 28 | Wear Clip |
| 29 | Left Vehicle Speed Sensor |
| 30 | Control Actuator Lever Bearing |
| 31 | Control Actuator Lever Retaining Ring |
| 32 | Actuator Encoder Motor Insulating Spacer |
| 33 | Actuator Encoder Motor |
| 34 | Housing Screw |
| 35 | Motor Cover Screw |
| 36 | Actuator Cover Plate |
| 37 | Actuator Seal |
| 38 | Range Select Position Sensor |
| 39 | Actuator Housing |
| 40 | Actuator Encoder Motor Bolt |
| 41 | Actuator Encoder Motor Location Pin |
| 42 | Front Output Shaft Seal |
| 43 | Front Output Shaft Bearing Retaining Ring |

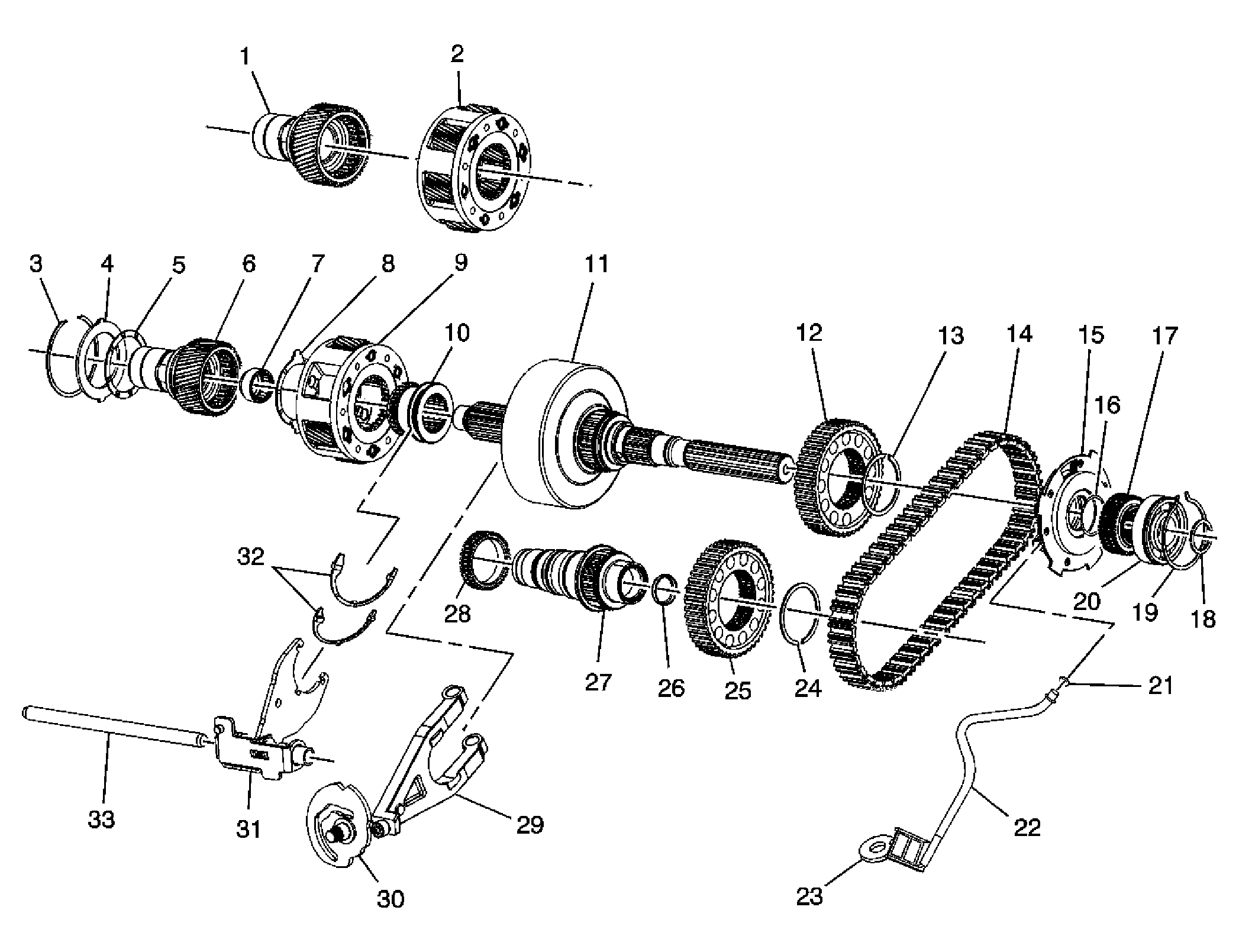

| Callout | Component Name |
|---|---|
| 1 | Input Gear 32 Teeth |
| 2 | High/Low Planetary Carrier 6 Pinion Gears |
| 3 | Planetary Gear Shaft Retaining Ring |
| 4 | Planetary Carrier Lock Ring |
| 5 | Input Gear Front Thrust Washer |
| 6 | Input Gear 27 Teeth |
| 7 | Input Gear Pilot Bearing |
| 8 | Input Gear Rear Thrust Washer |
| 9 | High/Low Planetary Carrier 3 Pinion Gears |
| 10 | High/Low Range Sleeve |
| 11 | Rear Output Shaft Assembly |
| 12 | Drive Sprocket |
| 13 | Drive Sprocket Retaining Ring |
| 14 | Drive Chain |
| 15 | Oil Pump |
| 16 | Oil Pump Wave Spring |
| 17 | Rear Output Shaft Speed Reluctor Wheel |
| 18 | Rear Output Shaft Rear Bearing Retaining Ring |
| 19 | Rear Output Shaft Rear Bearing Outer Retaining Ring |
| 20 | Rear Output Shaft Rear Bearing |
| 21 | Oil Pump Suction Pipe O-Ring Seal |
| 22 | Oil Pump Screen and Suction Pipe |
| 23 | Magnet |
| 24 | Driven Sprocket Retaining Ring |
| 25 | Driven Sprocket |
| 26 | Front Output Shaft Cup Plug |
| 27 | Front Output Shaft |
| 28 | Front Output Shaft Speed Reluctor Wheel |
| 29 | Clutch Lever |
| 30 | Control Actuator Lever |
| 31 | Range Fork |
| 32 | Shift Fork Pads |
| 33 | Shift Fork Shaft |

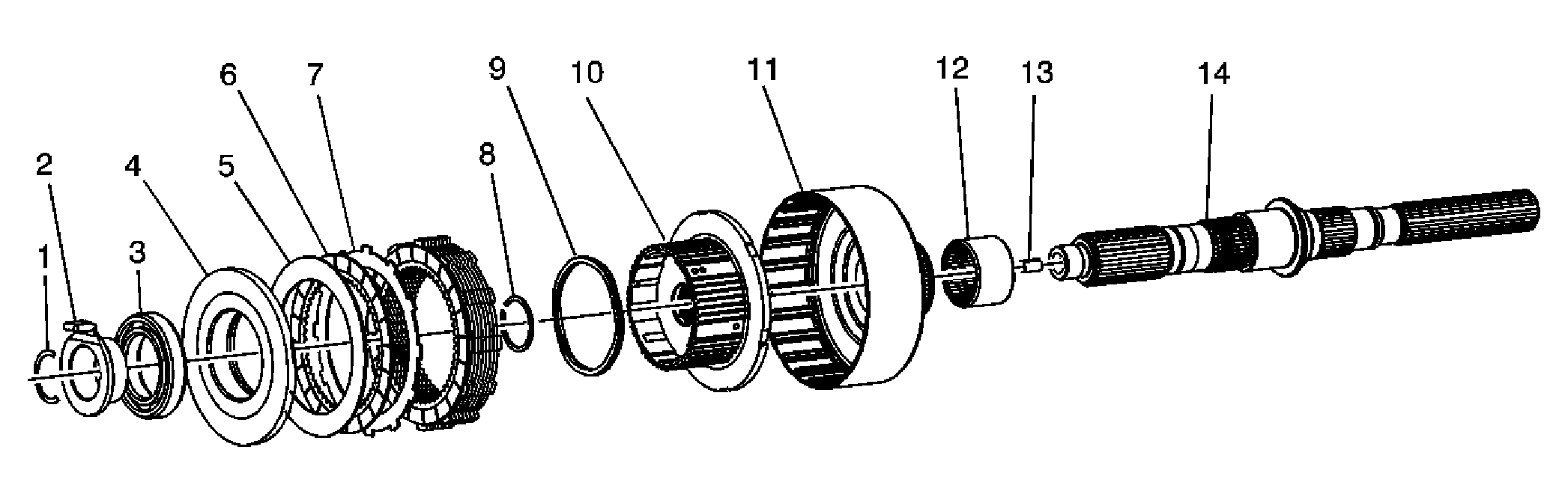

| Callout | Component Name |
|---|---|
