Wheels/Vehicle Underbody Component Views

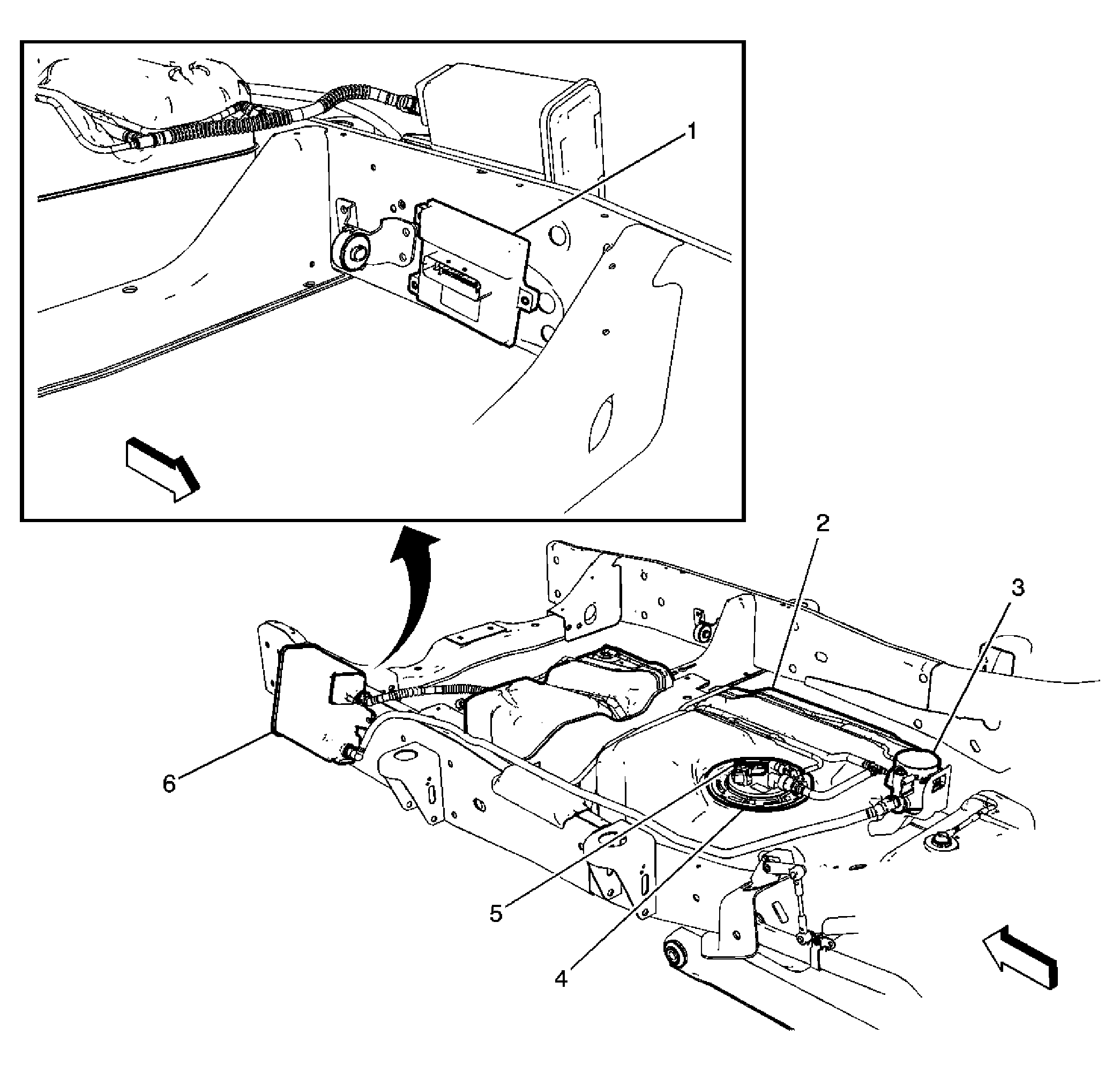

| Callout | Component Name |
|---|---|
| 1 | Fuel Pump Control Module |
| 2 | Fuel Tank |
| 3 | Evaporative Emission (EVAP) Canister Vent Solenoid Valve |
| 4 | Fuel Pump and Sender Assembly |
| 5 | Fuel Tank Pressure (FTP) Sensor |
| 6 | Evaporative Emission (EVAP) Canister |
| Callout | Component Name |
|---|---|
| 1 | Electronically Controlled Air Suspension Relay |
| 2 | Wheel Speed Sensor (WSS) - RF |
| 3 | Wheel Speed Sensor (WSS) - LF |

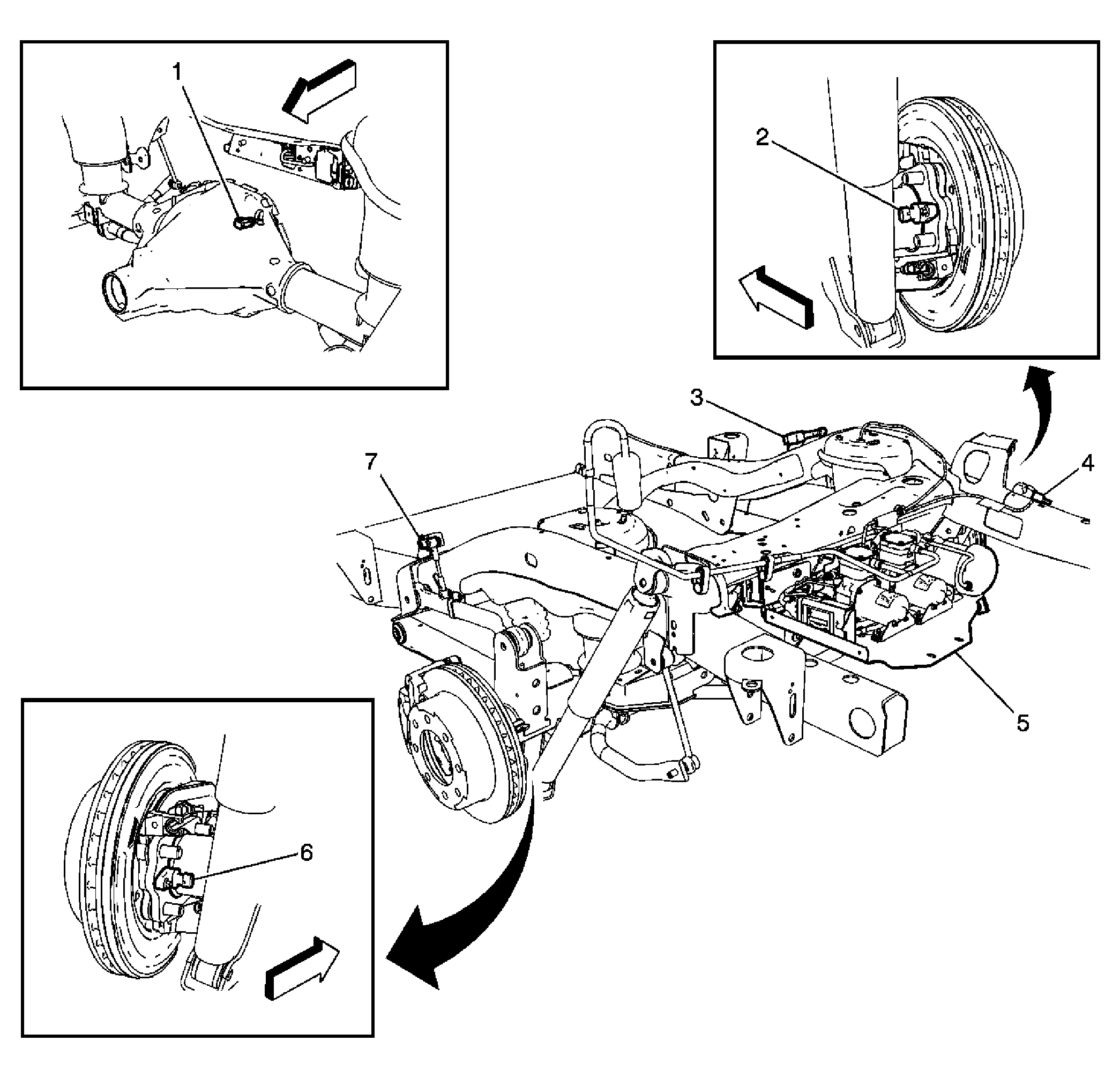

| Callout | Component Name |
|---|---|
| 1 | Rear Differential Lock Actuator |
| 2 | Wheel Speed Sensor (WSS) - RR |
| 3 | Ride Height Sensor - Right |
| 4 | Air Suspension Unit (ZM6) |
| 5 | Wheel Speed Sensor (WSS) - LR |
| 6 | Ride Height Sensor - Left |

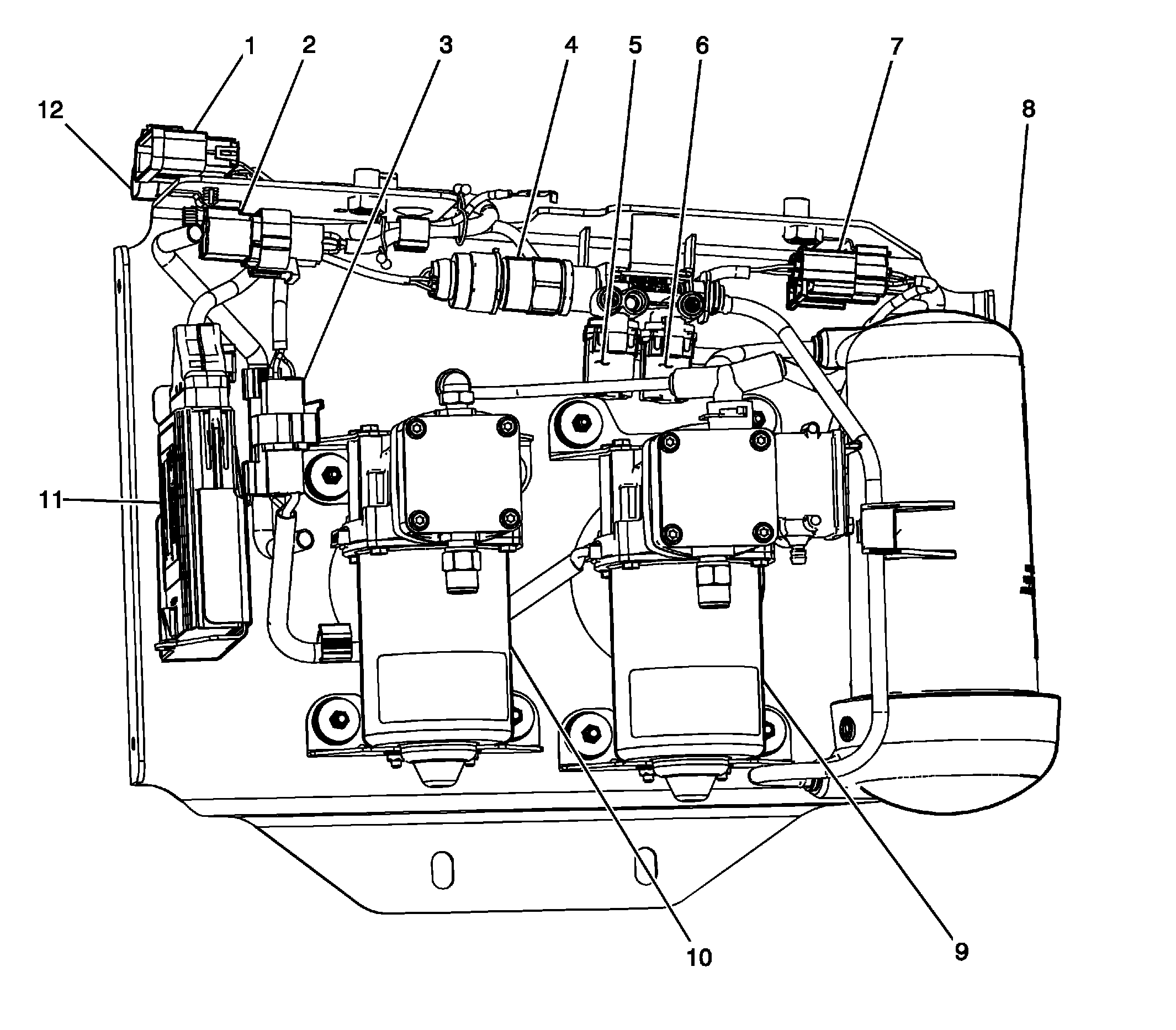

| Callout | Component Name |
|---|---|
| 1 | X451 |
| 2 | Air Suspension Compressor 1 Connector |
| 3 | Air Suspension Compressor 2 Connector |
| 4 | Air Suspension Pressure Sensor |
| 5 | Air Suspension Inlet Valve-LR |
| 6 | Air Suspension Inlet Valve-RR |
| 7 | Air Suspension Exhaust Valve Connector |
| 8 | Air Suspension Air Dryer |
| 9 | Air Suspension Compressor 1 |
| 10 | Air Suspension Compressor 2 |
| 11 | Air Suspension Module |
| 12 | X450 |
