Instrument Panel Lower Extension Trim Panel Replacement - Left Side

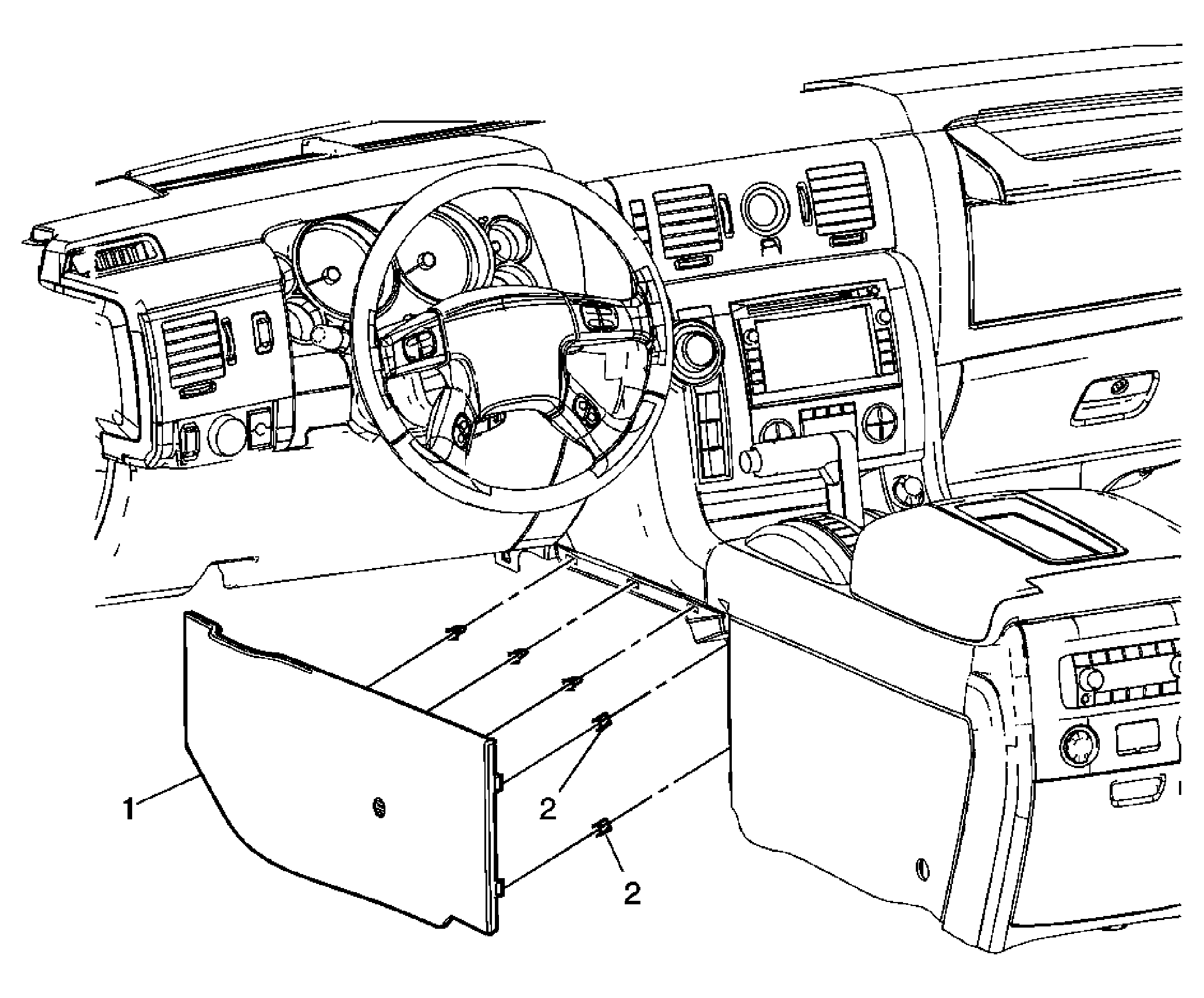

Fig 1: Instrument Panel Lower Extension Trim Panel - Left Side
Courtesy of GENERAL MOTORS CORP.
Callout
Component Name
1
Instrument Panel Lower Extension Trim Panel
Procedure
Disconnect the electrical connections.
When replacing the Instrument Panel Lower Extension Trim Panel, transfer all necessary components.
2
Retainer Clips (Qty: 6)
