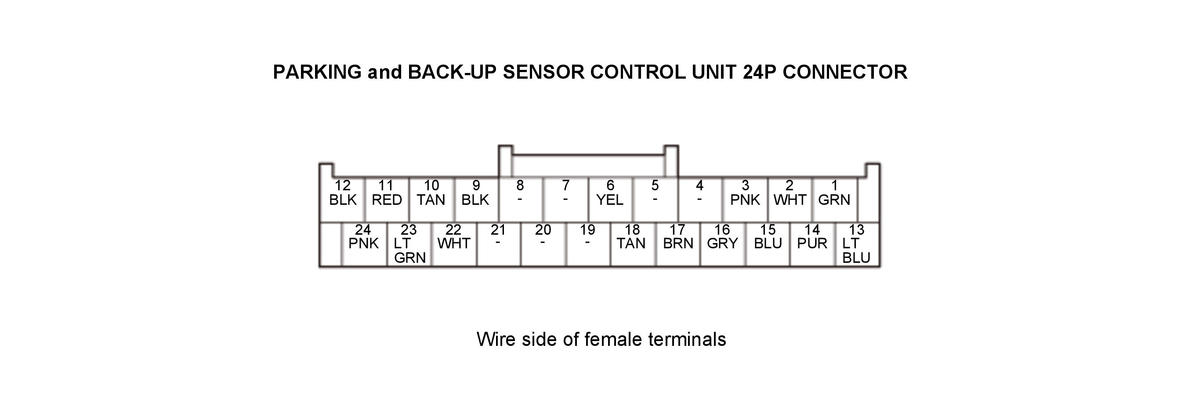

Parking And Back-Up Sensor Control Unit (2016 2017 2018)
| Terminal number | Terminal name | Description | Signal |
|---|---|---|---|
| 1 | IG1 METER | IG1 power source | With vehicle in ON or START mode: about battery voltage |
| 2 | BOF R | BOF R signal | - - - |
| 3 | SOF R | SOF R signal | - - - |
| 4 | Not used | - - - | - - - |
| 5 | Not used | - - - | - - - |
| 6 | SOF L | SOF L signal | - - - |
| 7 | Not used | - - - | - - - |
| 8 | Not used | - - - | - - - |
| 9 | SGND | Ground for parking and back-up sensor control unit | Less than 0.2 V at all times |
| 10 | B-CAN_L | Communication line | - - - |
| 11 | E1 L | E1 L signal | - - - |
| 12 | SGND | Ground for parking and back-up sensor control unit | Less than 0.2 V at all times |
| 13 | PARK SNSR SW | Detects parking and back-up sensor switch signal | With vehicle in ON mode and parking and back-up sensor switch ON: about battery voltage With parking and back-up sensor switch OFF: less than 0.2 V |
| 14 | BOR L | BOR L signal | - - - |
| 15 | SOR R | SOR R signal | - - - |
| 16 | SOR CR | SOR CR signal | - - - |
| 17 | SOR CL | SOR CL signal | - - - |
| 18 | SOR L | SOR L signal | - - - |
| 19 | Not used | - - - | - - - |
| 20 | Not used | - - - | - - - |
| 21 | Not used | - - - | - - - |
| 22 | B-CAN_H | Communication line | - - - |
