TCM Connector for Inputs and Outputs(1.5 L Engine)

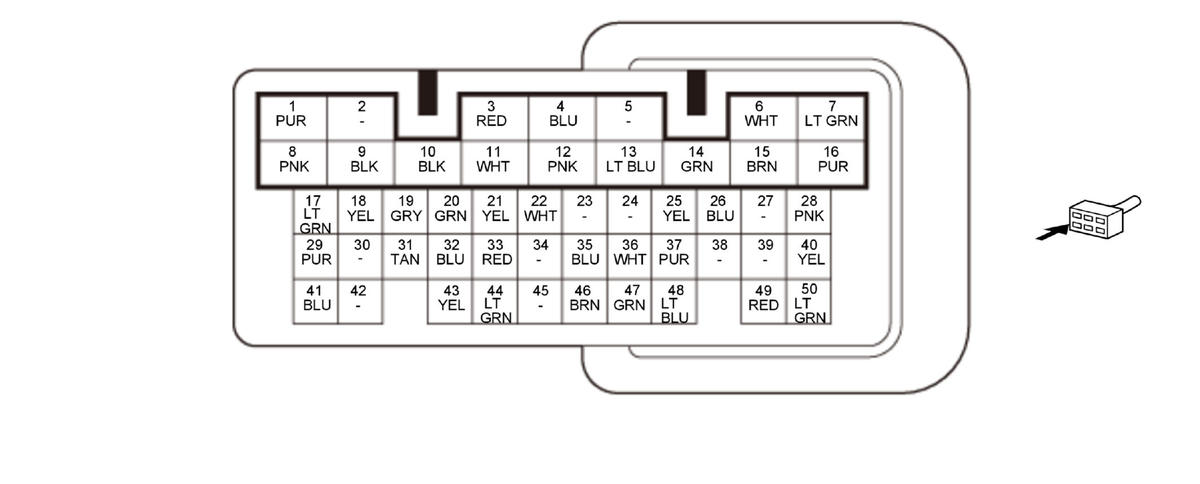

TCM 50P Connector (female terminals)
| Terminal Number | Terminal Name | Description |
|---|---|---|
| 1 | +B (POWER SOURCE) | Power source for TCM |
| 2 | Not used | |
| 3 | F-CAN A_H (F-CAN COMMUNICATION SIGNAL HIGH) | Sends and receives communication signal |
| 4 | TM-CAN_H (TM-CAN COMMUNICATION SIGNAL HIGH) | Sends and receives communication signal |
| 5 | Not used | |
| 6 | SOL C (SHIFT SOLENOID VALVE O/P) | Drives shift solenoid valve O/P |
| 7 | SOL B (SHIFT SOLENOID VALVE B) | Drives shift solenoid valve B |
| 8 | IG1 (IGNITION SIGNAL) | Detects ignition signal |
| 9 | GND2(TCU) (TCM GROUND) | Ground for TCM |
| 10 | GND1(TCU) (TCM GROUND) | Ground for TCM |
| 11 | F-CAN A_L (F-CAN COMMUNICATION SIGNAL LOW) | Sends and receives communication signal |
| 12 | TM-CAN_L (TM-CAN COMMUNICATION SIGNAL LOW) | Sends and receives communication signal |
| 13 | CPCLS (CVT CLUTCH PRESSURE CONTROL SOLENOID VALVE) | Drives CVT clutch pressure control solenoid valve |
| 14 | DNLS (CVT DRIVEN PULLEY PRESSURE CONTROL SOLENOID VALVE) | Drives CVT driven pulley pressure control solenoid valve |
| 15 | DRLS (CVT DRIVE PULLEY PRESSURE CONTROL SOLENOID VALVE) | Drives CVT drive pulley pressure control solenoid valve |
| 16 | LCCLS (CVT LOCK-UP CLUTCH CONTROL SOLENOID VALVE) | Drives CVT lock-up clutch control solenoid valve |
| 17 | VCC4 (SENSOR VOLTAGE) | Provides sensor reference voltage |
| 18 | VCC1 (SENSOR VOLTAGE) | Provides sensor reference voltage |
| 19 | SG2 (SENSOR GROUND) | Sensor ground |
| 20 | SG1 (SENSOR GROUND) | Sensor ground |
| 21 | VCC2 (SENSOR VOLTAGE) | Provides sensor reference voltage |
| 22 | VEL PWM (CVT SPEED SENSOR) | Detects CVT speed sensor signal |
| 23 | Not used | |
| 24 | Not used | |
| 25 | SG3 (SENSOR GROUND) | Sensor ground |
| 26 | SLS (SHIFT LOCK SOLENOID) | Drives shift lock solenoid |
| 27 *1 | EOPRLY (AUXILIARY TRANSMISSION FLUID PUMP RELAY) | Drives auxiliary transmission fluid pump relay |
| 28 | NDR PWM (CVT DRIVE PULLEY SPEED SENSOR) | Detects CVT drive pulley speed sensor signal |
| 29 | SG4 (SENSOR GROUND) | Sensor ground |
| 30 | Not used | |
| 31 | PDN (CVT DRIVEN PULLEY PRESSURE SENSOR) | Detects CVT driven pulley pressure sensor signal |
*1: With auto idle stop system
| Terminal Number | Terminal Name | Description |
|---|---|---|
| 32 | SG5 (SENSOR GROUND) | Sensor ground |
| 33 | TATF (TRANSMISSION FLUID TEMPERATURE SENSOR) | Detects transmission fluid temperature sensor signal |
| 34 | Not used | |
| 35 | ATPL (TRANSMISSION RANGE SWITCH L POSITION) | Detects transmission range switch L position signal |
| 36 | ATPS (TRANSMISSION RANGE SWITCH S POSITION) | Detects transmission range switch S position signal |
| 37 | ATPD (TRANSMISSION RANGE SWITCH D POSITION) | Detects transmission range switch D position signal |
| 38 | Not used | |
| 39 | Not used | |
| 40 *1 | EOPSIG (AUXILIARY TRANSMISSION FLUID PUMP) | Drives auxiliary transmission fluid pump |
| 41 | VCC3 (SENSOR VOLTAGE) | Provides sensor reference voltage |
| 42 | Not used | |
| 43 | ATP-RVS (TRANSMISSION RANGE SWITCH RVS POSITION) | Detects transmission range switch RVS position signal |
| 44 | ATP-FWD (TRANSMISSION RANGE SWITCH FWD POSITION) | Detects transmission range switch FWD position signal |
| 45 | Not used | |
| 46 | ATPN (TRANSMISSION RANGE SWITCH N POSITION) | Detects transmission range switch N position signal |
| 47 | ATPR (TRANSMISSION RANGE SWITCH R POSITION) | Detects transmission range switch R position signal |
| 48 | ATPP (TRANSMISSION RANGE SWITCH P POSITION) | Detects transmission range switch P position signal |
| 49 | NT (TORQUE CONVERTER TURBINE SPEED SENSOR) | Detects torque converter turbine speed sensor signal |
| 50 *1 | EOPSTS (AUXILIARY TRANSMISSION FLUID PUMP) | Detects auxiliary transmission fluid pump signal |
*1: With auto idle stop system
