Wireless Charger Connector for Inputs and Outputs
WARNING: This page is about a different variant/trim than selected.

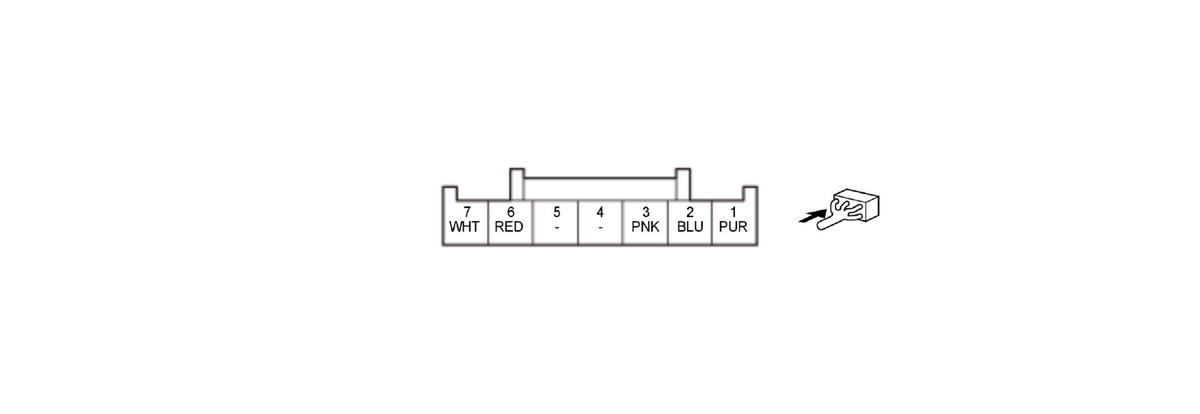

Wireless Charger 7P Connector (female terminals)
| Terminal number | Terminal name | Description | Signal |
|---|---|---|---|
| 1 | GND | Wireless charger ground | Less than 0.2 V at all times |
| 2 | B-CAN_L | Communication line | --- |
| 3 | B-CAN_H | Communication line | --- |
| 4 | --- | Not used | --- |
| 5 | --- | Not used | --- |
| 6 | ACC_KEYLOCK | ACC power source | With vehicle in ACCESSORY or ON mode: about battery voltage |
| 7 | +B_BACK_UP | Power source for wireless charger | About battery voltage at all times |
