Tuner Unit Connector for Inputs and Outputs
WARNING: This page is about a different variant/trim than selected.
| Connector Index |
|---|
| Tuner Unit Connector A (10P) |
| Tuner Unit Connector B (2P) |
| Tuner Unit Connector C (5P) |
| Tuner Unit Connector D (2P) (Not used) |

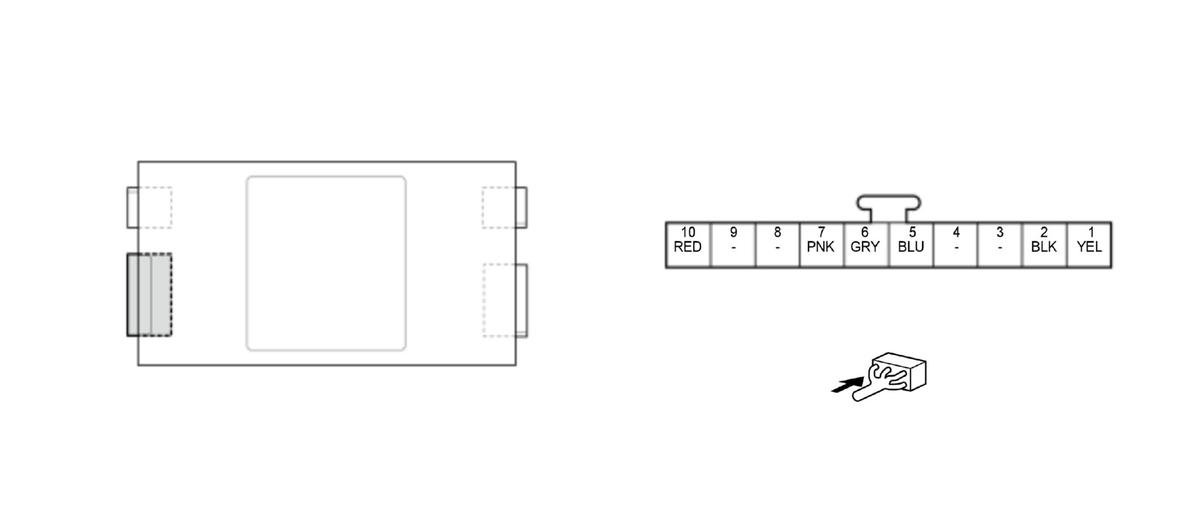

Tuner Unit Connector A (10P) (female terminals)
| Cavity | Terminal Name | Description |
|---|---|---|
| A1 | TUNER_9V | Power source for tuner unit |
| A2 | TUNER_GND | Tuner unit ground |
| A3 | --- | Not used |
| A4 | --- | Not used |
| A5 | TUNER_RS485+ | Communication signal |
| A6 | TUNER_RS485_SH | Shield for terminals No. 5 and No. 7 |
| A7 | TUNER_RS485- | Communication signal |
| A8 | --- | Not used |
| A9 | --- | Not used |
| A10 | TUNER_6V | Power source for tuner unit |

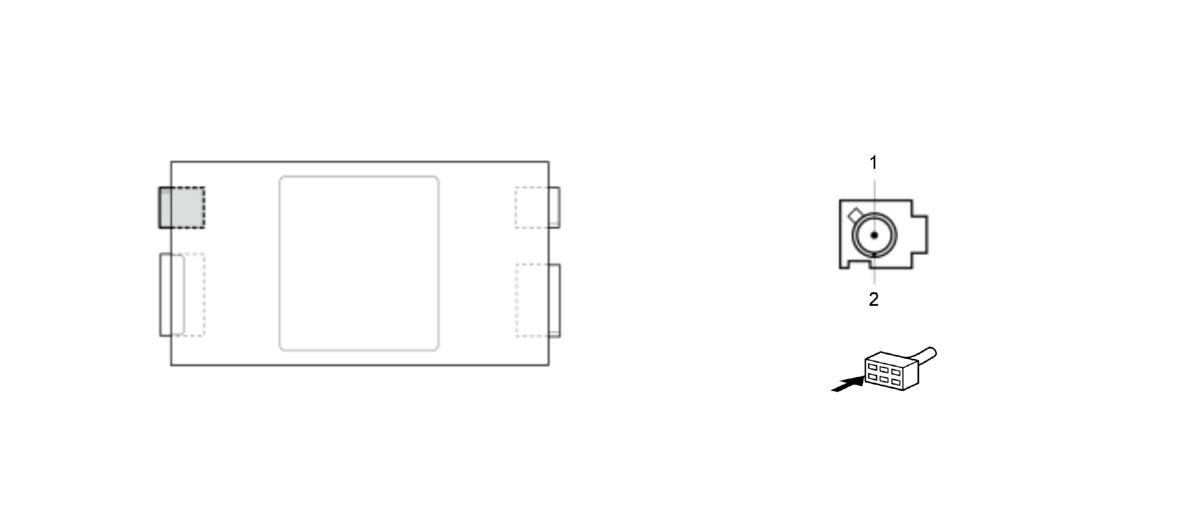

Tuner Unit Connector B (2P) (female terminals)
| Cavity | Terminal Name | Description |
|---|---|---|
| B1 | SPDIF1 SIG | Communication signal |
| B2 | SPDIF1 SH | Shield for terminal No. 1 |

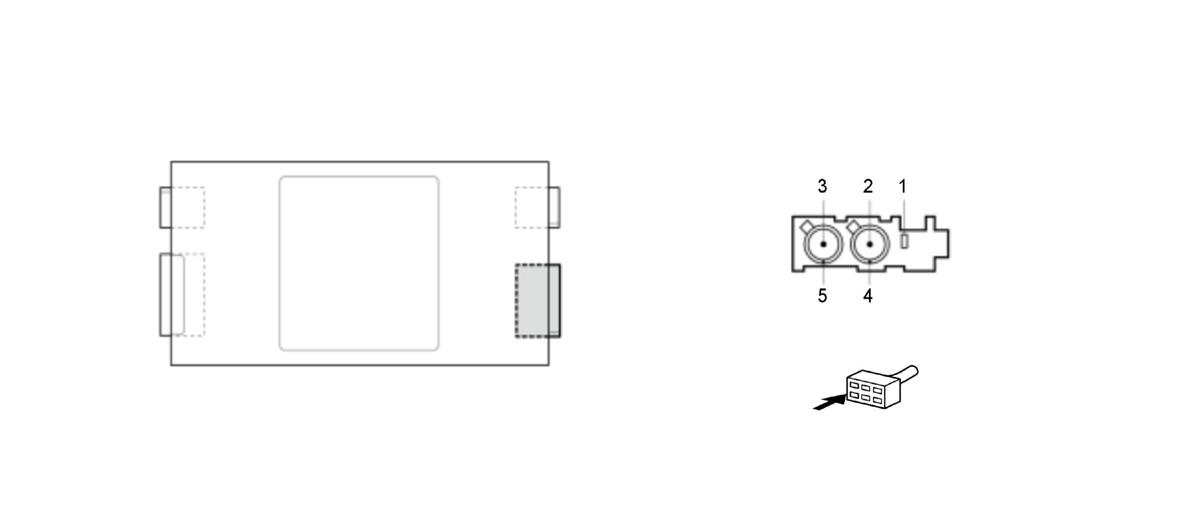

Tuner Unit Connector C (5P) (female terminals)
| Cavity | Terminal Name | Description |
|---|---|---|
| C1 | ANT+B | Power source for AM/FM antenna amplifier |
| C2 | RF IN | Inputs AM/FM signal |
| C3 | --- | Not used |
| C4 | SH(RF IN) | Shield for terminal No. 2 |
| C5 | --- | Not used |
