Stereo Amplifier Connector for Inputs and Outputs
WARNING: This page is about a different variant/trim than selected.
| Connector Index |
|---|
| Stereo Amplifier Connector A (18P) |
| Stereo Amplifier Connector B (8P) (Not used) |
| Stereo Amplifier Connector C (16P) |
| Stereo Amplifier Connector D (2P) |

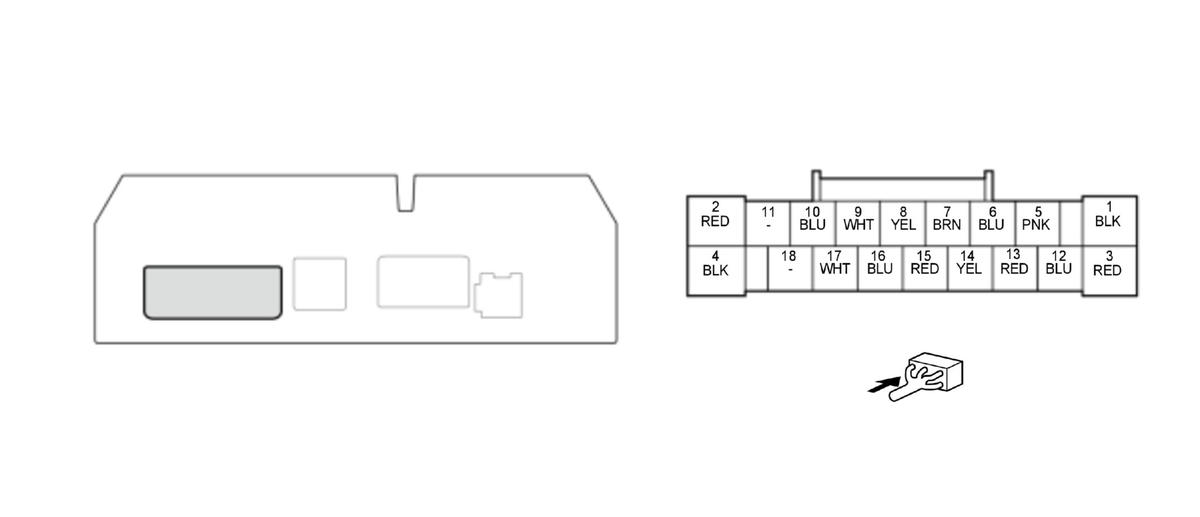

Stereo Amplifier Connector A (18P) (female terminals)
| Cavity | Terminal Name | Description |
|---|---|---|
| A1 | GND | Ground for stereo amplifier |
| A2 | SUB_WOOFER+ | Outputs sound signal for subwoofer |
| A3 | +B_AUDIO_AMP | +B power source |
| A4 | SUB_WOOFER- | Outputs sound signal for subwoofer |
| A5 | FL_SPKR+ | Outputs sound signal for left front door speaker |
| A6 | FL_SPKR- | Outputs sound signal for left front door speaker |
| A7 | RR_SPKR- | Outputs sound signal for right rear speakers |
| A8 | RR_SPKR+ | Outputs sound signal for right rear speakers |
| A9 | RL_SPKR- | Outputs sound signal for left rear speakers |
| A10 | RL_SPKR+ | Outputs sound signal for left rear speaker |
| A11 | --- | Not used |
| A12 | FR_SPKR- | Outputs sound signal for right front door speaker |
| A13 | FR_SPKR+ | Outputs sound signal for right front door speaker |
| A14 | FL_TWEETER+ | Outputs sound signal for left front tweeter |
| A15 | FL_TWEETER- | Outputs sound signal for left front tweeter |
| A16 | FR_TWEETER+ | Outputs sound signal for right front tweeter |
| A17 | FR_TWEETER- | Outputs sound signal for right front tweeter |
| A18 | --- | Not used |

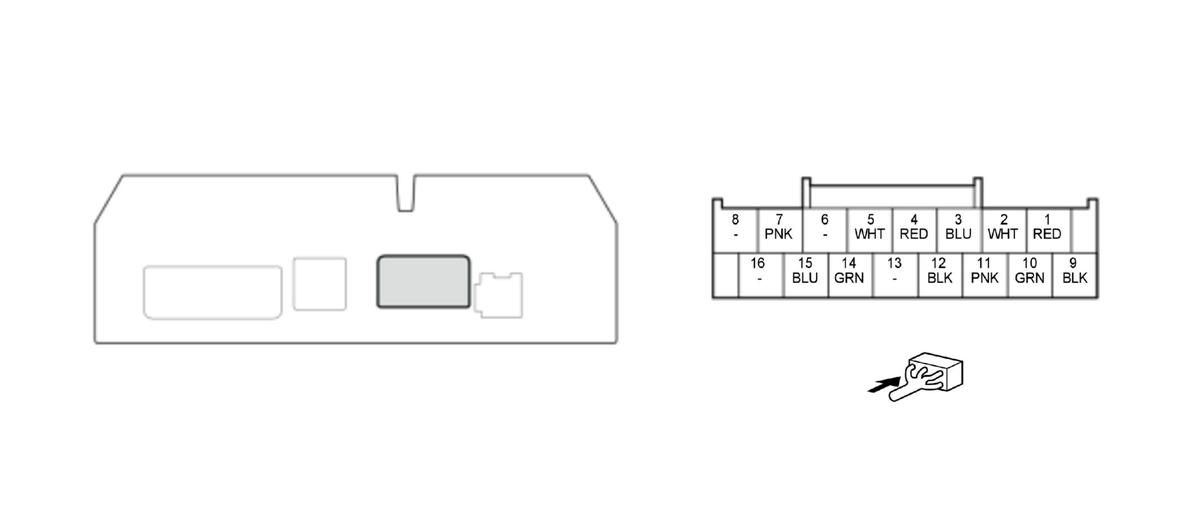

Stereo Amplifier Connector C (16P) (female terminals)
| Cavity | Terminal Name | Description |
|---|---|---|
| C1 | ANC_R- | Inputs noise cancelling signal from ANC/active sound control unit |
| C2 | ANC_F- | Inputs noise cancelling signal from ANC/active sound control unit |
| C3 | AUD_F_MIX_GND | Basis ground for terminals No. 11 |
| C4 | AUX BEEP | Inputs system beep signal |
| C5 | AUX NAVI GND | Basis ground for terminals No. 4 and No. 12 |
| C6 | --- | Not used |
| C7 | RS485- | Communication signal |
| C8 | --- | Not used |
| C9 | ANC_R+ | Inputs noise cancelling signal from ANC/active sound control unit |
| C10 | ANC_F+ | Inputs noise cancelling signal from ANC/active sound control unit |
| C11 | AUD_F_MIX | Inputs noise cancelling mixing signal from ANC/active sound control unit |
| C12 | AUX NAVI | Inputs sound signal for voice guidance and Voice Recognition (VR) prompts |
| C13 | --- | Not used |
| C14 | SWD+B | Inputs signal for stereo amplifier switching on/off |
| C15 | RS485+ | Communication signal |
| C16 | --- | Not used |

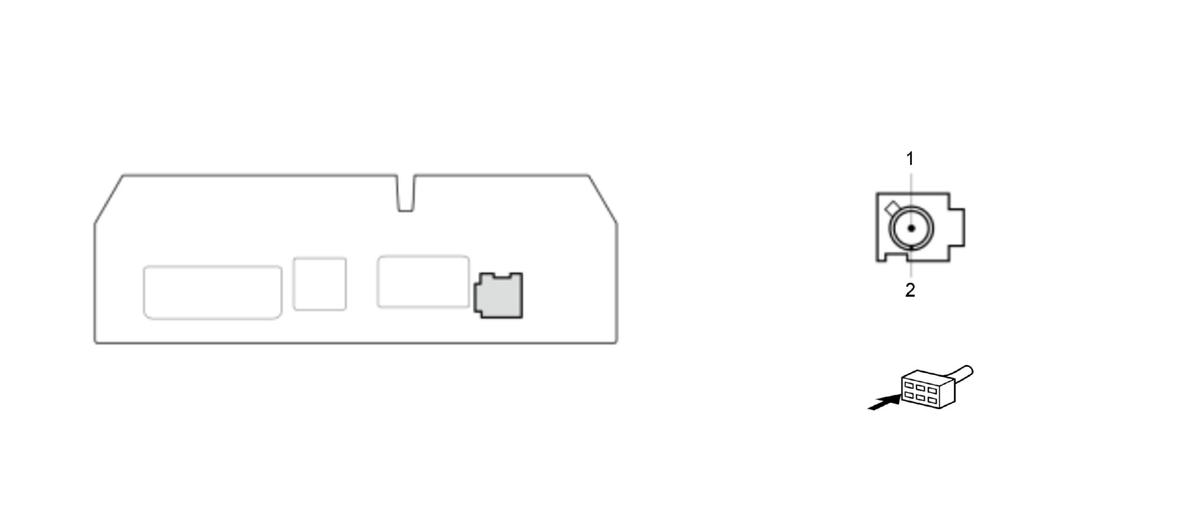

Stereo Amplifier Connector D (2P) (female terminals)
| Cavity | Terminal Name | Description |
|---|---|---|
| D1 | SPDIF2 SIG | Communication signal |
| D2 | SPDIF2 SH | Shield for terminal No. 1 |
