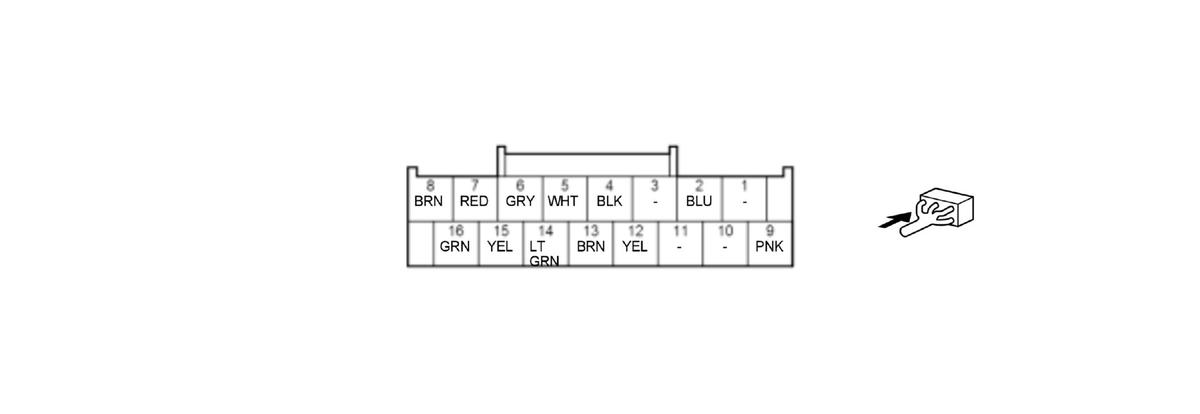

| 1 |
--- |
Not used |
--- |
| 2 |
B-CAN_L |
Communication line |
--- |
| 3 |
--- |
Not used |
--- |
| 4 |
GND |
Parking and back-up sensor control unit ground |
Less than 0.2 V at all times |
| 5 |
C/SNSR IND |
Outputs parking and back-up sensor switch indicator signal |
Parking and back-up sensor switch indicator OFF: about battery voltageParking and back-up sensor switch indicator ON: less than 0.2 V |
| 6 |
SOF SIDE L |
Detects front sensor signal |
--- |
| 7 |
BOF SIDE L |
Detects front sensor signal |
--- |
| 8 |
IG1 METER |
IG1 power source |
With vehicle in ON mode: about battery voltage |
| 9 |
B-CAN_H |
Communication line |
--- |
| 10 |
--- |
Not used |
--- |
| 11 |
--- |
Not used |
--- |
| 12 |
E2 SIDE L |
Detects rear sensor signal |
--- |
| 13 |
E1 SIDE L |
Detects front sensor signal |
--- |
| 14 |
SOR SIDE L |
Detects rear sensor signal |
--- |
| 15 |
C/SNSR SW |
Detects parking and back-up sensor switch signal |
With vehicle in ON mode and parking and back-up sensor switch ON: about battery voltage With parking and back-up sensor switch OFF: less than 0.2 V |
| 16 |
BOR SIDE L |
Detects rear sensor signal |
--- |
