Power Sunshade Motor-Control Unit Connector for Inputs and Outputs

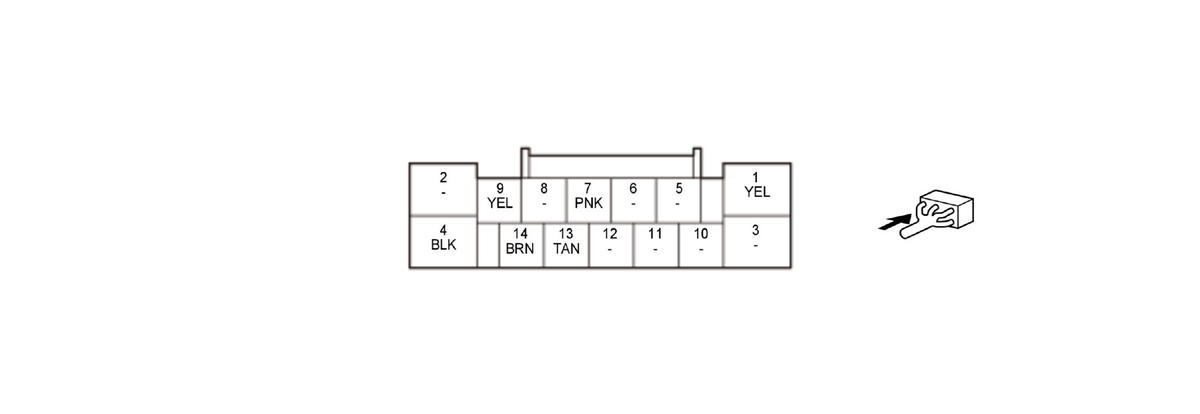

Power Sunshade Motor-Control Unit 14P Connector (female terminals)
| Terminal number | Terminal name | Description | Signal |
|---|---|---|---|
| 1 | +B SUNSHADE | +B power source | About battery voltage at all times |
| 2 | --- | Not used | --- |
| 3 | --- | Not used | --- |
| 4 | GND | Power sunshade motor-control unit ground | Less than 0.2 V at all times |
| 5 | --- | Not used | --- |
| 6 | --- | Not used | --- |
| 7 | SUNSHADE SW OPEN | Detects power sunshade switch OPEN signal | With power sunshade switch OPEN: less than 0.2 V With power sunshade switch any other than OPEN and power sunshade motor-control unit is wakeup mode: about battery voltage |
| 8 | --- | Not used | --- |
| 9 | SUNSHADE SW CLOSE | Detects power sunshade switch CLOSE signal | With power sunshade switch CLOSE: less than 0.2 V With power sunshade switch any other than CLOSE and power sunshade motor-control unit is wakeup mode: about battery voltage |
| 10 | --- | Not used | --- |
| 11 | --- | Not used | --- |
| 12 | --- | Not used | --- |
| 13 | SUNSHADE CONTL | Communication line | --- |
| 14 | SUNSHADE SW AUTO | Detects power sunshade switch AUTO signal | With power sunshade switch AUTO: less than 0.2 V With power sunshade switch any other than AUTO and power sunshade motor-control unit is wakeup mode: about battery voltage |
