Center Display Unit Connector for Inputs and Outputs
| Connector Index |
|---|
| Center Display Unit Connector A (5P) |
| Center Display Unit Connector B (3P) |

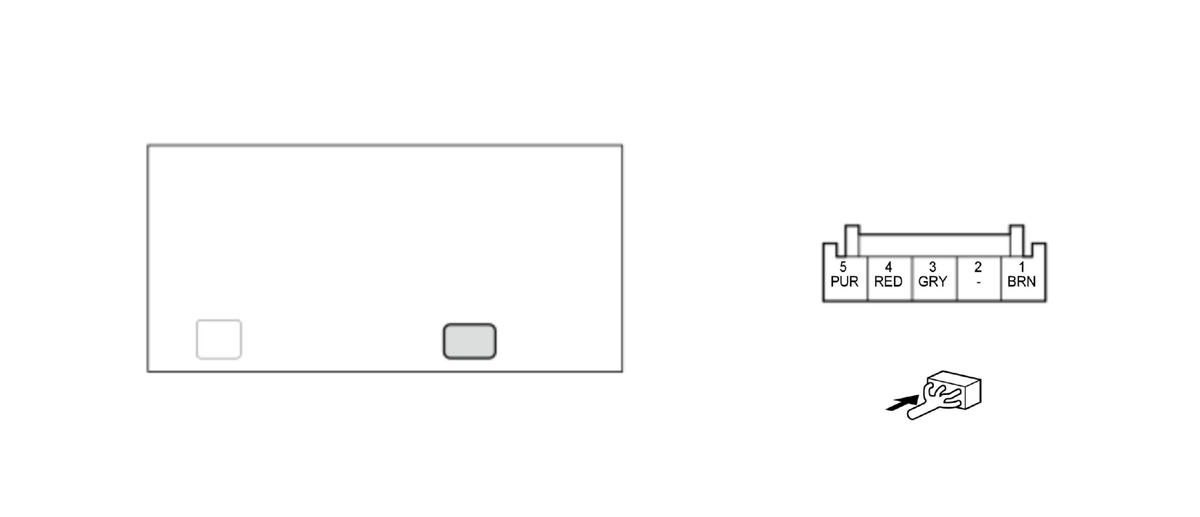

Center Display Unit Connector A (5P) (female terminals)
| Cavity | Terminal Name | Description |
|---|---|---|
| A1 | +B BACKUP2 SUB* 1+B AUDIO* 2 | +B power source |
| A2 | --- | Not used |
| A3 | ILLUMI+ | Detects illumination on signal |
| A4 | DISP CONT | Inputs signal for center display unit switching ON/OFF |
| A5 | GND | Ground for center display unit |
*1: With auto idle stop system
*2: Without auto idle stop system

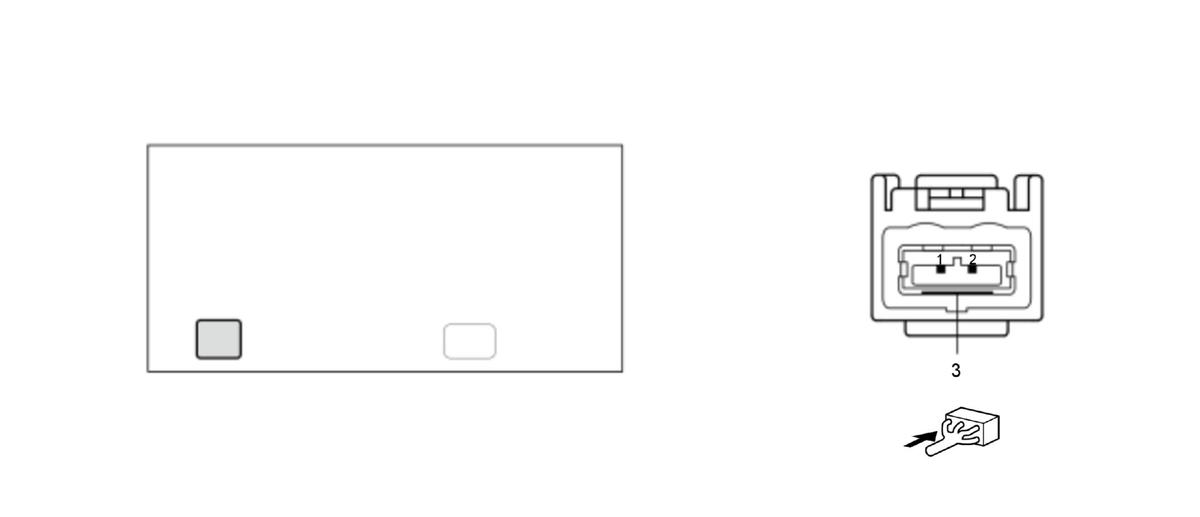

Center Display Unit Connector B (3P) (female terminals)
| Cavity | Terminal Name | Description |
|---|---|---|
| B1 | LVDS1+ | Communication signal |
| B2 | LVDS1- | Communication signal |
| B3 | LVDS1 SH | Shield for terminals No. 1 and No. 2 |
