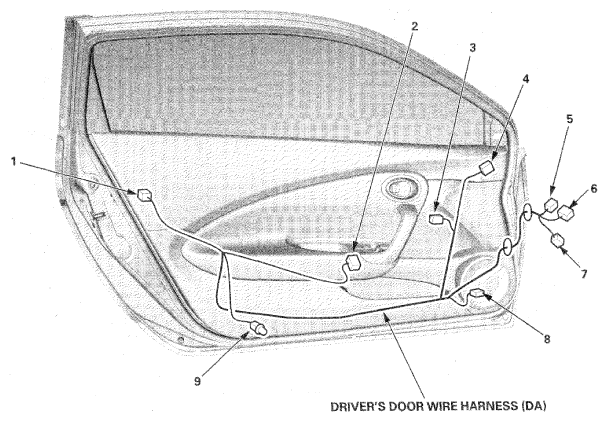

Driver's Door Wire Harness (DA)
CONNECTOR TERMINAL REFERENCE CHART
| Connector or Terminal |
Ref |
Cavities |
Location |
Connects to |
Notes |
| Driver's door courtesy light |
9 |
2 |
Driver's door |
|
|
| Driver's door lock actuator/knob switch |
1 |
10 |
Driver's door |
|
|
| Driver's power window motor |
3 |
6 |
Driver's door |
|
|
| Driver's door speaker |
8 |
2 |
Driver's door |
|
|
| Left power mirror |
4 |
13 |
Driver's door |
|
|
| Left power mirror |
4 |
6 |
Driver's door |
|
|
| Power window master switch |
2 |
22 |
Driver's door |
|
|
| Under-dash fuse/relay box connector F (see
UNDER-DASH FUSE/RELAY BOX
) |
5 |
12 |
Under left side of dash |
Under-dash fuse/relay box |
|
| Under-dash fuse/relay box connector G (see
UNDER-DASH FUSE/RELAY BOX
) |
6 |
6 |
Under left side of dash |
Under-dash fuse/relay box |
|
| C114 |
7 |
18 |
Under left side of dash |
Dashboard wire harness (see DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE) (BD)
) |
|
Courtesy of AMERICAN HONDA MOTOR CO., INC.
