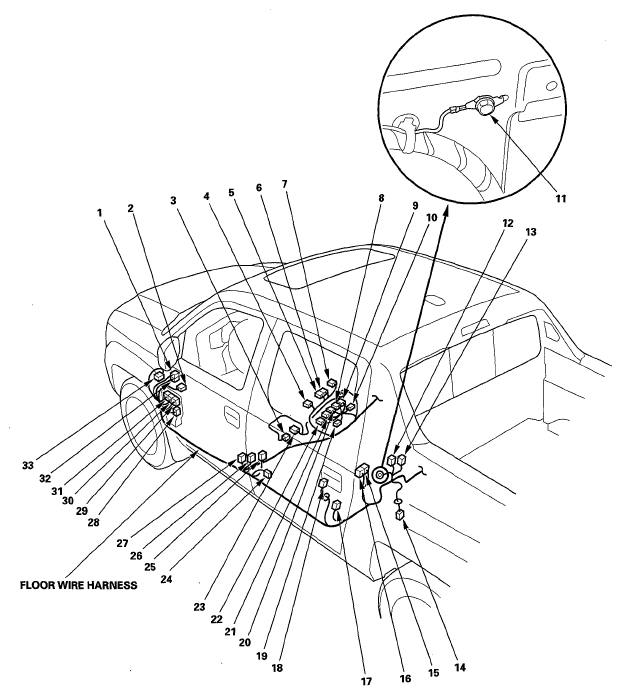

| Driver's door switch |
25 |
1 |
Left B-pillar |
|
|
| Driver's seat belt buckle switch |
5 |
6 |
Under driver's seat |
|
|
| Driver's seat belt tensioner |
26 |
4 |
Left B-pillar |
|
|
| Driver's side airbag inflator |
4 |
2 |
Under driver's seat |
|
|
| EVAP canister vent shut valve |
3 |
2 |
Under left side of floor |
|
|
| Fuel pump/fuel gauge sending unit |
14 |
5 |
Fuel tank |
|
|
| Fuel tank pressure (FTP) sensor |
23 |
3 |
Under left side of floor |
|
|
| Imoes unit |
12 |
5 |
Left cabin back panel |
|
|
| Left rear door switch |
18 |
1 |
Left C-pillar |
|
|
| Left side impact sensor (first) |
27 |
2 |
Under driver's seat |
|
|
| Left side impact sensor (second) |
17 |
2 |
Left C-pillar |
|
|
| Navigation service check connector |
19 |
2 |
Under driver's seat |
|
|
| Navigation unit connector A |
21 |
8 |
Under driver's seat |
|
|
| Navigation unit connector B |
20 |
32 |
Under driver's seat |
|
|
| Navigation unit connector C |
8 |
16 |
Under driver's seat |
|
|
| Navigation unit connector D |
9 |
5 |
Under driver's seat |
|
|
| Navigation unit connector E |
10 |
7 |
Under driver's seat |
|
|
| Navigation unit connector (GPS antenna) |
22 |
2 |
Under driver's seat |
|
|
| Subwoofer |
13 |
2 |
Left cabin back panel |
|
|
| Under-dash fuse/relay box connector E (see
UNDER-DASH FUSE/RELAY BOX
) |
30 |
16 |
Left kick panel |
|
|
| Under-dash fuse/relay box connector F (see
UNDER-DASH FUSE/RELAY BOX
) |
31 |
14 |
Left kick panel |
|
|
| Under-dash fuse/relay box connector H (see
UNDER-DASH FUSE/RELAY BOX
) |
29 |
14 |
Left kick panel |
|
|
| Under-dash fuse/relay box connector Q (MICU) (see
UNDER-DASH FUSE/RELAY BOX
) |
28 |
14 |
Left kick panel |
|
|
| C402 |
1 |
24 |
Left kick panel |
Dashboard wire harness (see
DASHBOARD WIRE HARNESS (LEFT BRANCH) ) |
|
| C403 |
32 |
14 |
Left kick panel |
Dashboard wire harness (see
DASHBOARD WIRE HARNESS (LEFT BRANCH) ) |
|
| C501 |
33 |
4 |
Left kick panel |
Roof wire harness (see
ROOF WIRE HARNESS ) |
|
| C502 |
2 |
8 |
Left kick panel |
Driver's door subharness (see
DRIVER'S DOOR WIRE HARNESS ) |
|
| C503 |
6 |
13 |
Under driver's seat |
Driver's seat wire harness (see
DRIVER'S SEAT WIRE HARNESS (RTS, RTL, AND EXL MODELS) ) |
|
| C506 |
24 |
12 |
Left B-pillar |
Left rear door wire harness (see
LEFT REAR DOOR WIRE HARNESS ) |
|
| C509 |
16 |
23 |
Left cabin back panel |
Rear wire harness (see
REAR WIRE HARNESS ) |
|
| C510 |
15 |
16 |
Left cabin back panel |
Rear wire harness (see
REAR WIRE HARNESS ) |
|
| C511 |
7 |
2 |
Under driver's seat |
Seat position sensor harness (see
DRIVER'S SEAT WIRE HARNESS (RTS, RTL, AND EXL MODELS) ) |
|
| G502 |
11 |
|
Left cabin back panel |
Body ground, via floor wire harness |
|
