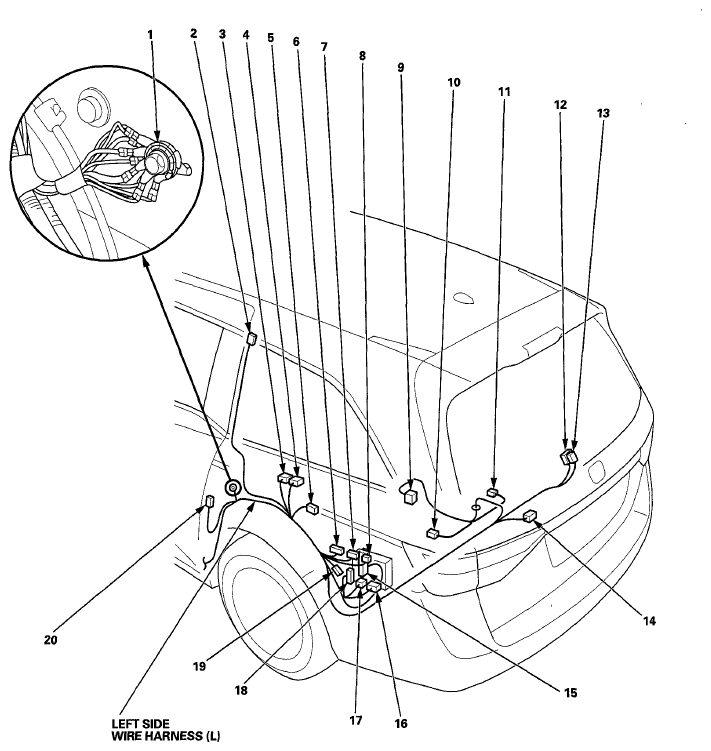

| AC inverter unit |
18 |
14 |
Left rear side trim panel |
|
|
| Fuel fill door switch |
5 |
2 |
Left rear side trim panel |
|
|
| Fuel pump |
9 |
4 |
Under floor |
|
|
| Left power sliding door control unit connector A |
7 |
12 |
Left rear side trim panel |
|
|
| Left power sliding door control unit connector B |
6 |
16 |
Left rear side trim panel |
|
|
| Left power sliding door control unit connector C |
8 |
5 |
Left rear side trim panel |
|
|
| Left-rear wheel speed sensor |
10 |
2 |
Under floor |
|
|
| Left side curtain airbag inflator |
2 |
4 |
Left C-pillar |
|
|
| Left side impact sensor (Third) |
19 |
4 |
Left rear side trim panel |
|
|
| Left sliding door switch |
20 |
1 |
Left C-pillar |
|
|
| Power outlet |
4 |
3 |
Left rear side trim panel |
|
|
| Rear fuse box connector B |
15 |
36 |
Left rear side trim panel |
|
|
| Rear safing sensor |
14 |
2 |
Rear center of floor |
|
|
| RES auxiliary jack assembly |
3 |
14 |
Left rear side trim panel |
|
|
| Right-rear wheel speed sensor |
11 |
2 |
Under floor |
|
|
| Subwoofer |
17 |
2 |
Left rear side trim panel |
|
|
| C607 |
12 |
13 |
Right rear side trim panel |
Right side wire harness (right rear branch) (see Right Side Wire Harness (Right Rear Branch) (M) ) |
|
| C607 |
12 |
5 |
Right rear side trim panel |
Right side wire harness (right rear branch) (see Right Side Wire Harness (Right Rear Branch) (M) ) |
|
| C608 |
13 |
16 |
Right rear side trim panel |
Right side wire harness (right rear branch) (see Right Side Wire Harness (Right Rear Branch) (M) ) |
|
| C609 |
16 |
20 |
Left rear side trim panel |
Rear wire harness (see Right Side Wire Harness (Right Rear Branch) (M) ) |
|
| C609 |
16 |
12 |
Left rear side trim panel |
Rear wire harness (see Right Side Wire Harness (Right Rear Branch) (M) ) |
|
| C609 |
16 |
4 |
Left rear side trim panel |
Rear wire harness (see Right Side Wire Harness (Right Rear Branch) (M) ) |
, |
| G602 |
1 |
|
Left C-pillar |
Body ground, via left side wire harness |
|
