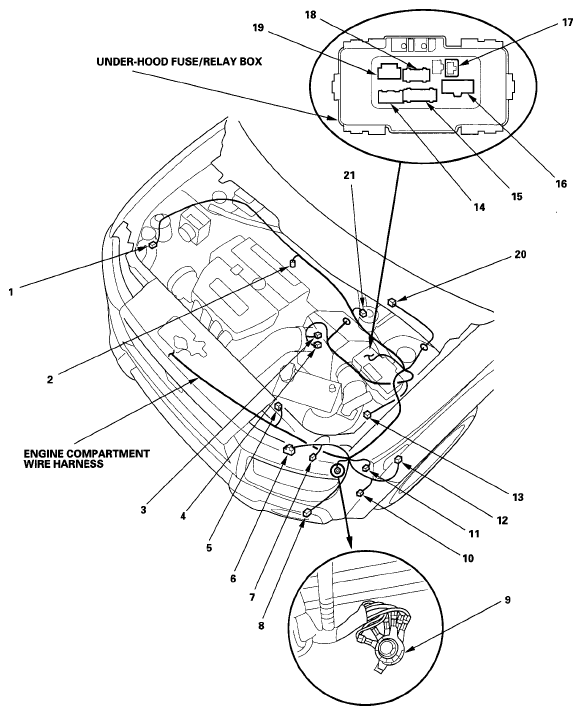

Engine Compartment Wire Harness (Left branch) ('07-08 except SC models)
CONNECTOR TERMINAL REFERENCE
| Connector or Terminal | Ref | Cavities | Location | Connects to | Notes |
|---|---|---|---|---|---|
| Air fuel ratio (A/F) sensor | 4 | 4 | Under middle of vehicle | ||
| Brake fluid level switch | 21 | 2 | Left side of engine compartment | ||
| Electrical load detector (ELD) (see CONNECTOR TO FUSE/RELAY BOX INDEX ) | 17 | 3 | Under-hood fuse/relay box | ||
| Horn | 10 | 1 | Behind left side of front bumper | ||
| Left front wheel speed sensor | 13 | 2 | Left side of engine compartment | ||
| Left front impact sensor | 11 | 2 | Behind left side of front bumper | ||
| Left side marker light | 12 | 2 | Behind left headlight | ||
| Left front turn signal/parking lights | 7 | 3 | Behind left headlight | ||
| Left headlight | 6 | 3 | Behind left headlight | ||
| Optional foglight connector (C320) | 8 | 1 | Behind left side of front bumper | ||
| Power steering pressure (PSP) switch | 2 | 2 | Rear of engine compartment | ||
| Radiator fan motor | 5 | 2 | Front of engine compartment | ||
| Right front impact sensor | 1 | 2 | Behind right side of front bumper | ||
| Secondary heated oxygen sensor (SHO2S) | 3 | 4 | Under middle of vehicle | ||
| Under-hood fuse/relay box connector A (see CONNECTOR TO FUSE/RELAY BOX INDEX ) | 19 | 2 | Under-hood fuse/relay box | ||
| Under-hood fuse/relay box connector B (see CONNECTOR TO FUSE/RELAY BOX INDEX ) | 14 | 5 | Under-hood fuse/relay box | ||
| Under-hood fuse/relay box connector C (see CONNECTOR TO FUSE/RELAY BOX INDEX ) | 18 | 12 | Under-hood fuse/relay box | ||
| Under-hood fuse/relay box connector D (see CONNECTOR TO FUSE/RELAY BOX INDEX ) | 15 | 14 | Under-hood fuse/relay box | ||
| Under-hood fuse/relay box connector E (see CONNECTOR TO FUSE/RELAY BOX INDEX ) | 16 | 7 | Under-hood fuse/relay box | ||
| Windshield wiper motor | 20 | 5 | Under left side of cowl cover | ||
| G301 | 9 | Behind left side of front bumper | Body ground, via engine compartment wire harness |
