Pcm Pin Identification & Voltage (Hombre 4.3L)
WARNING: This page does not describe the selected car, but rather 6 other vehicles, including the 2000 Isuzu VehiCROSS, 2000 Isuzu Trooper, 2000 Isuzu Rodeo, 2000 Isuzu Hombre, and 2000 Isuzu Amigo. However, it is still accessible from the selected car via links, so may be relevant.

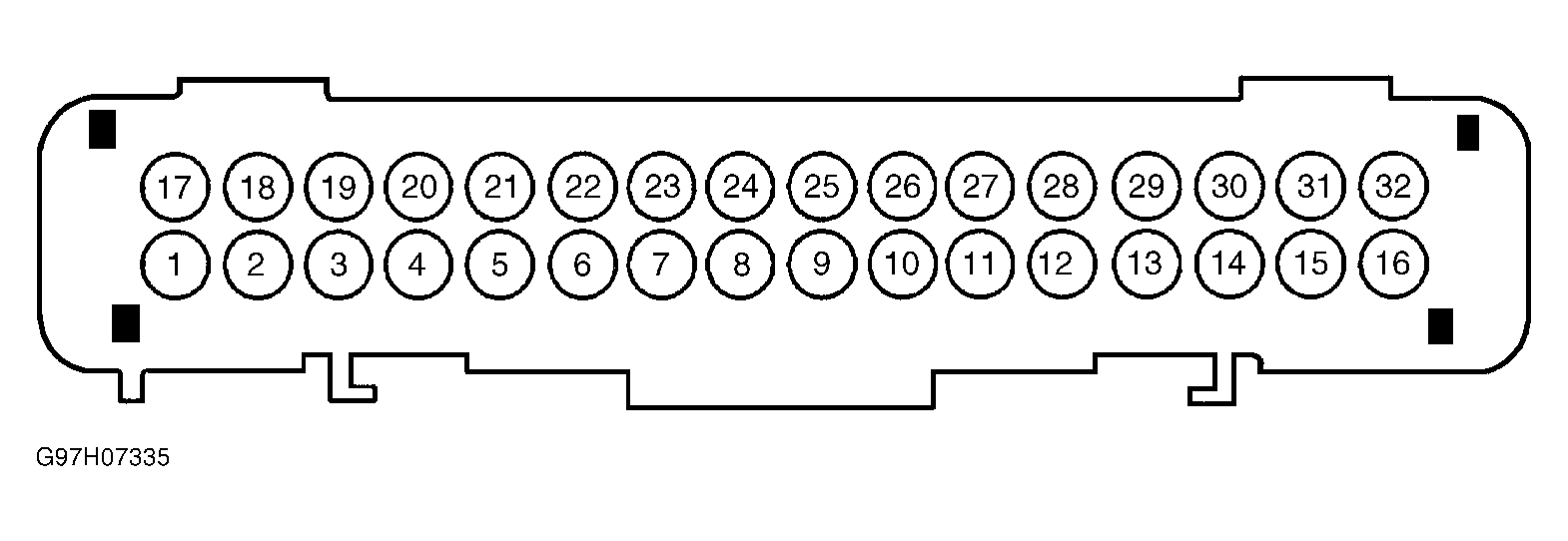

PCM PIN IDENTIFICATION & VOLTAGE (HOMBRE 4.3L - 32-PIN BLUE CONNECTOR)
| Pin | Wire Color | Function |
|---|---|---|
| 1-2 | ..... | Not Used |
| 3 | Brown/White | 1X CMP Signal |
| 4-6 | ..... | Not Used |
| 7 | Tan | HO2S Bank 2 Sensor 1 Low |
| 8 | Pink/Black | CMP Sensor Ground |
| 9 | Purple | Fuel Level Output |
| 10 | Tan/Black | TCC Solenoid Control |
| 11-12 | ..... | Not Used |
| 13 | White | 3-2 Shift Solenoid Control |
| 14 | Brown | AIR Pump Relay Control |
| 15 | Yellow/Black | VSS Output Signal |
| 16-18 | ..... | Not Used |
| 19 | Purple/White | HO2S Bank 1 Sensor 1 Signal |
| 20 | ..... | Not Used |
| 21 | Purple | HO2S Bank 2 Sensor 1 Signal |
| 22 | Purple/White | HO2S Bank 1 Sensor 3 Signal |
| 23-24 | ..... | Not Used |
| 25 | Tan/White | HO2S Bank 1 Sensor 1 Low |
| 26 | Tan/White | HO2S Bank 1 Sensor 3 Low |
| 27 | ..... | Not Used |
| 28 | Purple | CKP Sensor Ground |
| 29 | Light Green/Black | VSS Low |
| 30 | Purple/White | VSS High |
| 31 | Yellow | 3X CKP Sensor Signal |
| 32 | ..... | Not Used |
PCM PIN IDENTIFICATION & VOLTAGE (HOMBRE 4.3L - 32-PIN RED CONNECTOR)
| Pin | Wire Color | Function |
|---|---|---|
| 1 | ..... | Not Used |
| 2 | White | EVAP Canister Vent Solenoid Control |
| 3 | ..... | Not Used |
| 4 | Yellow/Black | 2-3 Shift Solenoid Control |
| 5 | ..... | Not Used |
| 6 | Light Green | 1-2 Shift Solenoid Control |
| 7 | Brown | TCC PWM Solenoid Control |
| 8 | Black | Fuel Injector No. 1 Control |
| 9 | Yellow/Black | Fuel Injector No. 6 Control |
| 10 | Brown | EGR Pintle Position Signal |
| 11-12 | ..... | Not Used |
| 13 | Light Green/White | IAC Coil "B" High |
| 14 | Light Blue/White | IAC Coil "A" High |
| 15 | Light Green/Black | Fuel Injector No. 2 Control |
| 16 | Pink/Black | Fuel Injector No. 3 Control |
| 17-18 | ..... | Not Used |
| 19 | Dark Blue | KS Signal |
| 20 | White | Tachometer Output |
| 21 | Light Green | MAP Sensor Signal |
| 22 | Tan | IAT Sensor Signal |
| 23 | Yellow | ECT Sensor Signal |
| 24 | Dark Blue | TP Sensor Signal |
| 25 | Dark Green | Fuel Tank Pressure Sensor Signal |
| 26 | ..... | Not Used |
| 27 | Yellow/Black | TFT Sensor Signal |
| 28 | Yellow | MAF Sensor Signal |
| 29 | Light Green/Black | IAC Coil "B" Low |
| 30 | Light Blue/Black | IAC Coil "A" Low |
| 31 | Black/White | Fuel Injector No. 5 Control |
| 32 | Light Blue/Black | Fuel Injector No. 4 Control |
PCM PIN IDENTIFICATION & VOLTAGE (HOMBRE 4.3L - 32-PIN CLEAR CONNECTOR)
| Pin | Wire Color | Function |
|---|---|---|
| 1 | Dark Green/White | A/C Compressor Enable Relay Control |
| 2 | Dark Green/White | EVAP Canister Purge Solenoid Control |
| 3 | ..... | Not Used |
| 4 | Black | ECT/TP Sensor Ground |
| 5 | Red | Generator Control/Monitoring |
| 6 | Red/Black | PC Solenoid High |
| 7-8 | ..... | Not Used |
| 9 | White | IC Control |
| 10 | ..... | Not Used |
| 11 | Red | Transmission Range "C" Signal |
| 12 | Gray | TP Sensor 5-Volt Reference |
| 13 | Purple | Fuel Level Sensor Signal |
| 14-15 | ..... | Not Used |
| 16 | Light Blue/White | PC Solenoid Low |
| 17 | Black/White | VCM Ground |
| 18 | Black/White | VCM Ground |
| 19 | Black | Ground |
| 20 | ..... | Not Used |
| 21 | Orange | B+ |
| 22 | Dark Blue | Transmission Range "B" Signal |
| 23 | Pink | Transmission Range "A" Signal |
| 24 | ..... | Not Used |
| 25 | Green/White | A/C Request Signal |
| 26 | White | PRNDL "P" Signal |
| 27 | Gray | 5-Volt Reference |
| 28 | Gray | PRNDL "C" Signal |
| 29 | ..... | Not Used |
| 30 | Dark Green | A/C Pressure Signal |
| 31 | Black/White | PRNDL "A" Signal |
| 32 | Yellow | PRNDL "B" Signal |

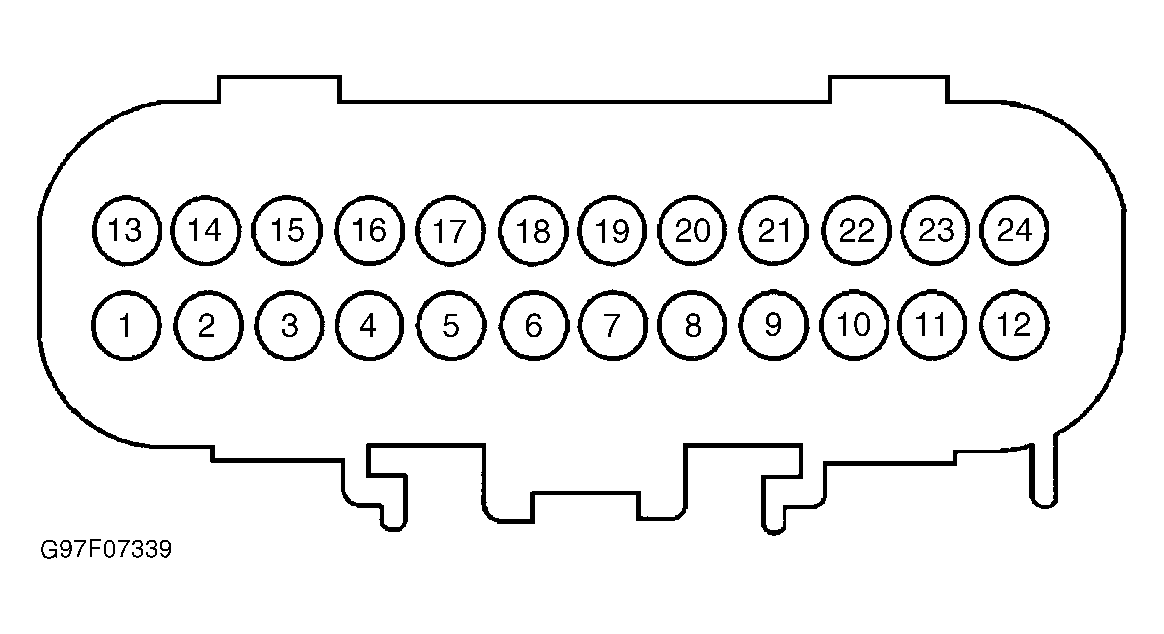

PCM PIN IDENTIFICATION & VOLTAGE (HOMBRE 4.3L - 24-PIN BLACK CONNECTOR)
| Pin | Wire Color | Function |
|---|---|---|
| 1 | Dark Green/White | Fuel Pump Relay Control |
| 2 | ..... | Not Used |
| 3 | Dark Green/White | VSS Output |
| 4 | Dark Green | VSS Output |
| 5 | Brown/White | MIL Control |
| 6-9 | ..... | Not Used |
| 10 | Purple | Brake Signal |
| 11 | Dark Green | Serial Data |
| 12 | ..... | Not Used |
| 13 | Brown | Ignition B+ |
| 14 | Yellow | Serial Data |
| 15 | ..... | Not Used |
| 16 | Red | EGR Valve Control |
| 17 | Pink | Ignition B+ |
| 18 | Pink | Ignition B+ |
| 19 | Black/White | 4WD Front Wheel Lock Input |
| 20 | White | EGR Valve Low |
| 21 | ..... | Not Used |
| 22 | Brown/White | CPP Switch Signal |
| 23 | Gray/Black | 4WD Low Signal |
| 24 | Lt. Blue/Black | Cruise Engaged Signal |
