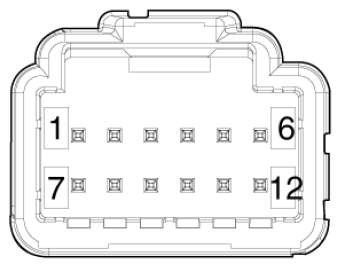

| 1 |
|
| 2 |
Rear washer signal |
| 3 |
- |
| 4 |
- |
| 5 |
Lighting/Wiper switch contact signal ground |
| 6 |
- |
| 7 |
Front wiper low back up signal |
| 8 |
Front wiper low back up power |
| 9 |
Front washer signal |
| 10 |
CAN-FD High |
| 11 |
CAN-FD Low |
| 12 |
IGN 1 |
| 13 |
- |
| 14 |
B-CAN High |
| 15 |
B-CAN Low |
| 16 |
Battery (+) |
