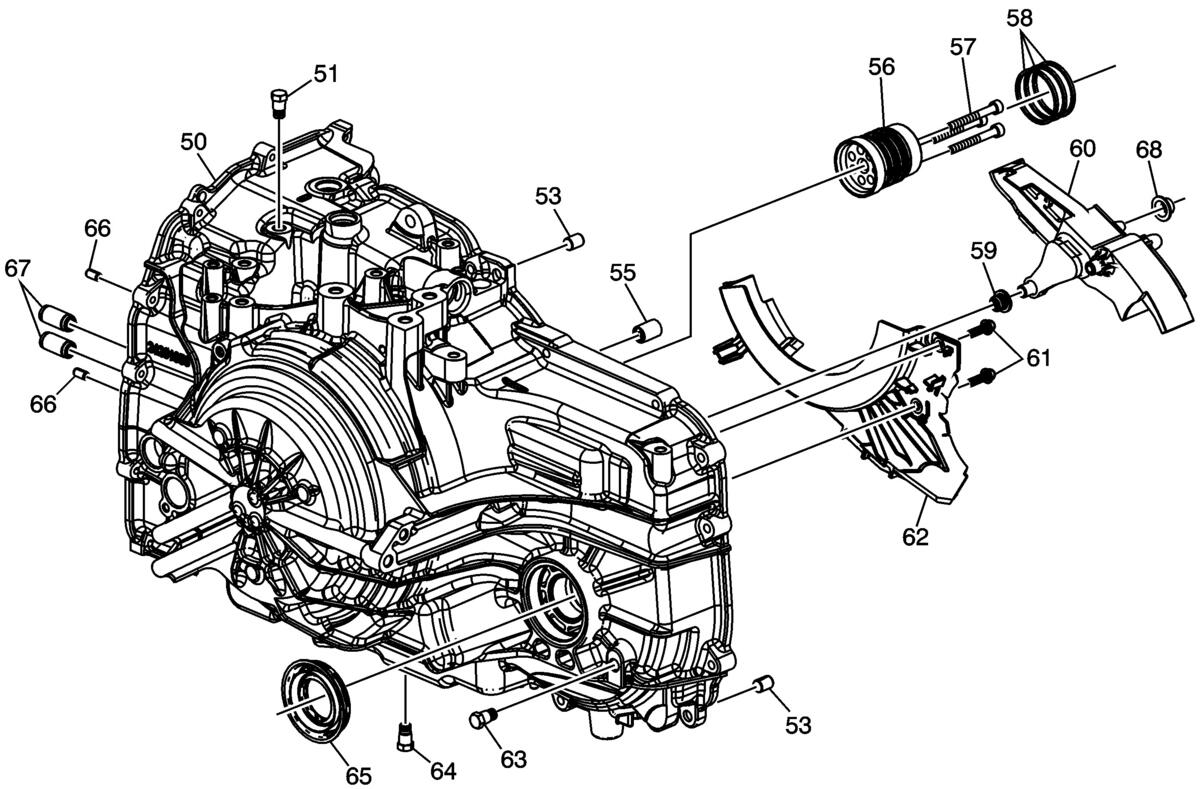

Transmission Case Assembly - Gen 3
WARNING: This page is about a different car, the 2024 Chevrolet Equinox. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 50 | A/Trans Case Assembly |
| 51 | A/Trans Fluid Pressure Test Hole Plug |
| 53 | Transmission Case Cover Locator Pin |
| 55 | A/Trans Fluid Check Ball |
| 56 | Input Shaft Support |
| 57 | Input Shaft Support Bolt |
| 58 | 3-5-Reverse and 4-5-6 Clutch Fluid Seal Ring (Qty: 3) |
| 59 | Drive Link Lube Fluid Seal |
| 60 | Drive Link Lube Scoop |
| 61 | Front Differential Carrier Baffle Bolt |
| 62 | Front Differential Carrier Baffle |
| 63 | Oil Level Plug |
| 64 | Drain Plug |
| 65 | Drive Shaft Oil Seal Assembly |
| 66 | Control Valve Body Locator Pin |
| 67 | 1-2-3-4 and Low Reverse Clutch Fluid Passage Seal |
| 68 | Drive Link Lube Fluid Seal |
