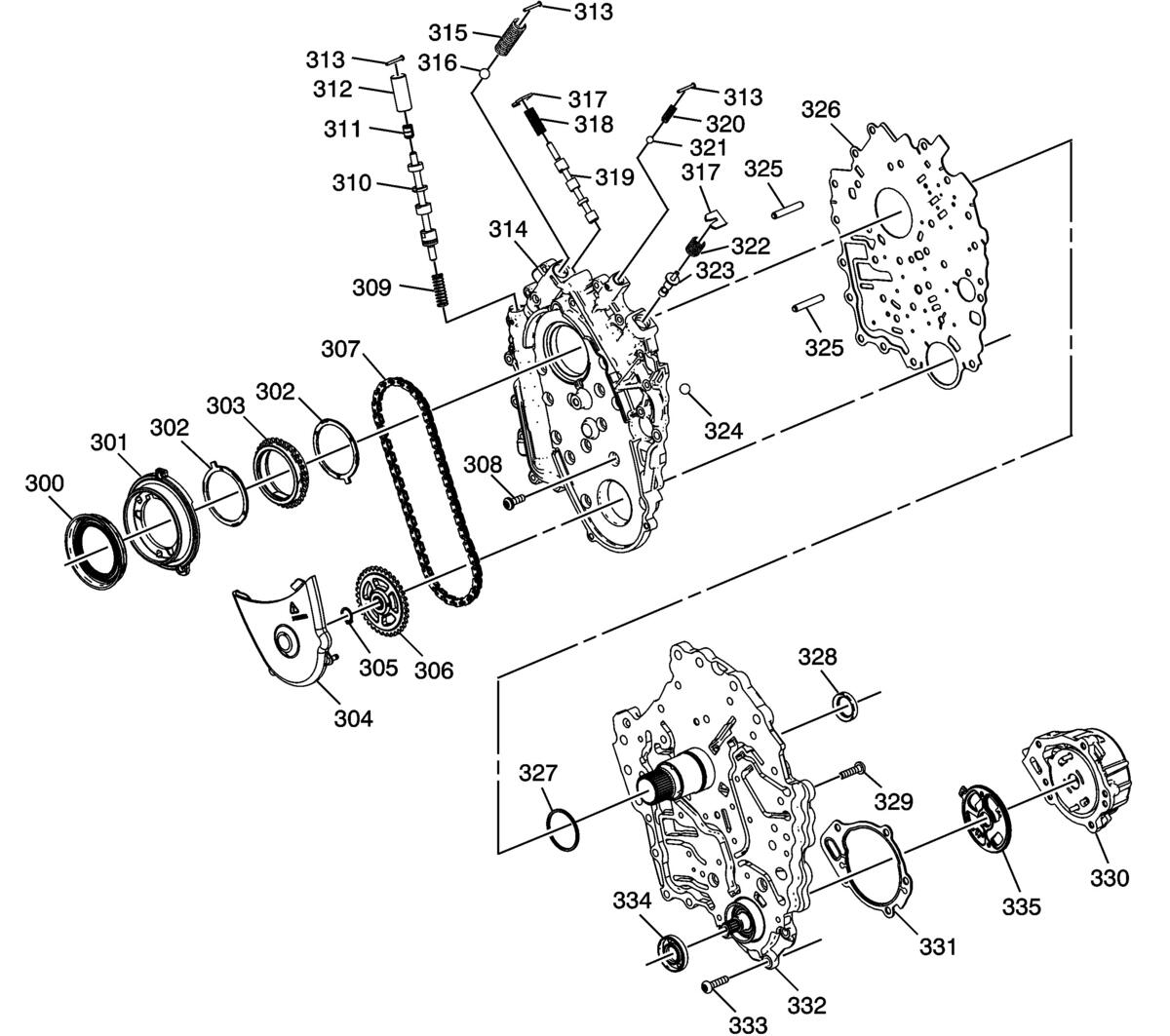

Oil Pump Assembly - Gen 3
WARNING: This page is about a different car, the 2024 Chevrolet Equinox. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 300 | Torque Converter Fluid Seal |
| 301 | Drive Sprocket Cover |
| 302 | Drive Sprocket Thrust Washer |
| 303 | Drive Sprocket |
| 304 | Pump Sprocket Baffle |
| 305 | Driven Sprocket Retainer |
| 306 | Driven Sprocket |
| 307 | Drive Link Assembly |
| 308 | A/Trans Fluid Pump Body Bolt |
| 309 | Pressure Regulator Valve Spring |
| 310 | Pressure Regulator Valve |
| 311 | Pressure Regulator Valve Isolator |
| 312 | Pressure Regulator Valve Sleeve |
| 313 | Valve Retainer |
| 314 | A/Trans Fluid Pump Body |
| 315 | Pump Blowoff Ball Valve Spring |
| 316 | Pump Blowoff Ball Valve |
| 317 | Valve Retainer |
| 318 | TCC Control Valve Spring |
| 319 | TCC Control Valve |
| 320 | TCC Blowoff Ball Valve Spring |
| 321 | TCC Blowoff Ball Valve |
| 322 | Lube On Demand Valve Spring |
| 323 | Lube On Demand Valve |
| 324 | Ball Valve |
| 325 | A/Trans Fluid Pump Locating Pin |
| 326 | A/Trans Fluid Pump Transfer Plate Body Assembly |
| 327 | Fluid Seal Ring |
| 328 | A/Trans Fluid Pump Seal |
| 329 | A/Trans Fluid Pump Assembly Bolt |
| 330 | A/Trans Fluid Pump Assembly |
| 331 | Pump Body Gasket |
| 332 | A/Trans Fluid Pump Cover Assembly |
| 333 | A/Trans Fluid Pump Cover Bolt |
| 334 | A/Trans Fluid Pump Seal |
| 335 | A/Trans Fluid Pump Pressure Plate Seal |
