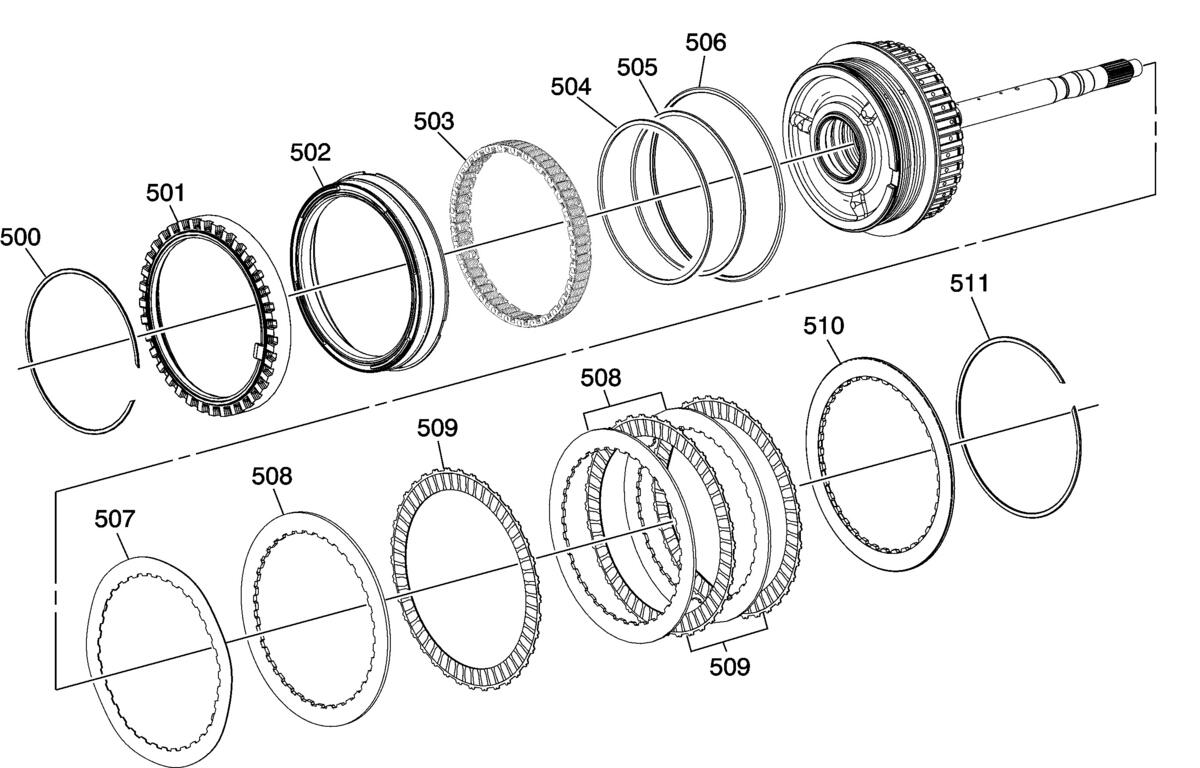

3 - 5 Reverse Clutch Assembly
WARNING: This page is about a different car, the 2024 Chevrolet Equinox. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 500 | A/Trans Input Shaft Speed Sensor Reluctor Wheel Retainer Ring |
| 501 | A/Trans Input Shaft Speed Sensor Reluctor Wheel |
| 502 | 3-5-Reverse Clutch Piston |
| 503 | 3-5-Reverse Clutch Piston Return Spring Assembly |
| 504 | 3-5-Reverse Clutch Piston Inner Seal |
| 505 | 3-5-Reverse Clutch Piston Inner Seal |
| 506 | 3-5-Reverse Clutch Piston Dam Seal |
| 507 | 3-5-Reverse Clutch Apply Plate |
| 508 | 3-5-Reverse Clutch Plate |
| 509 | 3-5-Reverse Clutch (w/Friction Material) Plate Assembly |
| 510 | 3-5-Reverse Clutch Backing Plate |
| 511 | 3-5-Reverse Clutch Backing Plate Retainer Ring |
