Fastener Specifications

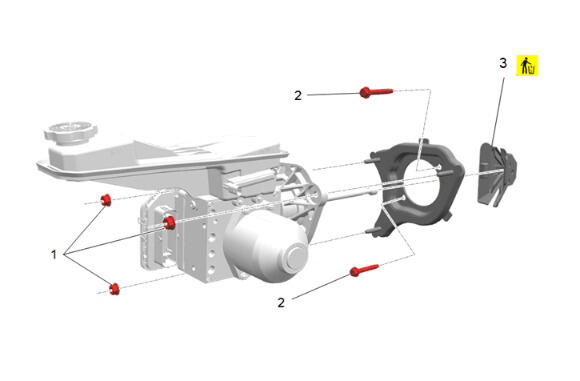

Brake Master Cylinder Reservoir with Power Brake Booster and Electronic Brake Control Module
| Callout | Component Name | Single Use Fastener / Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Brake Master Cylinder Bracket Nut [3x] | - | - | 22 N.m (16 lb ft) | Brake Master Cylinder Replacement - With Power Brake Booster and Electronic Brake Control Module |
| 2 | Brake Master Cylinder Adapter Bolt [2x] | - | - | 22 N.m (16 lb ft) | Brake Master Cylinder Replacement - With Power Brake Booster and Electronic Brake Control Module |
| 3 | Brake Pedal Retainer | Yes | - | - | Brake Master Cylinder Replacement - With Power Brake Booster and Electronic Brake Control Module |
Brake Pedal Assembly Replacement
| Callout | Component Name | Single Use Fastener / Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Brake Pedal Nut | - | - | 22 N.m (16 lb ft) | Brake and Accelerator Pedal Assembly Replacement |
Brake Pedal Assembly Replacement
| Callout | Component Name | Single Use Fastener / Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Brake and Accelerator Pedal Bracket Bolt [2x] | - | - | 15 N.m (133 lb in) | Brake and Accelerator Pedal Assembly Replacement |

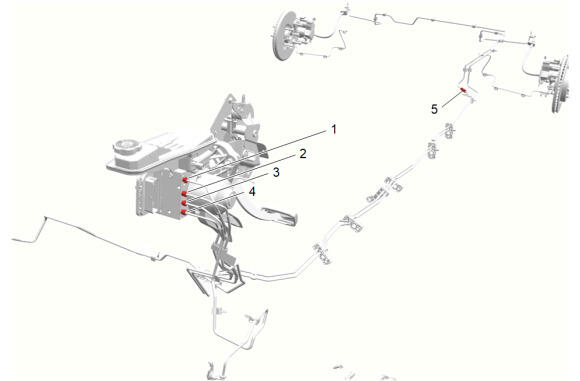

Brake Pipes
| Callout | Component Name | Single Use Fastener / Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Brake Pipe Nut | - | - | 18 N.m (13 lb ft) | Brake Pipe Replacement |
| 2 | Front Brake Pipe Nut | - | - | 18 N.m (13 lb ft) | Brake Pipe Replacement |
| 3 | Front Brake Pipe Nut | - | - | 18 N.m (13 lb ft) | Brake Pipe Replacement |
| 4 | Front Brake Pipe Nut | - | - | 18 N.m (13 lb ft) | Brake Pipe Replacement |
| 5 | Front Brake Pipe Fitting Nut | - | - | 18 N.m (13 lb ft) | Brake Pipe Replacement |

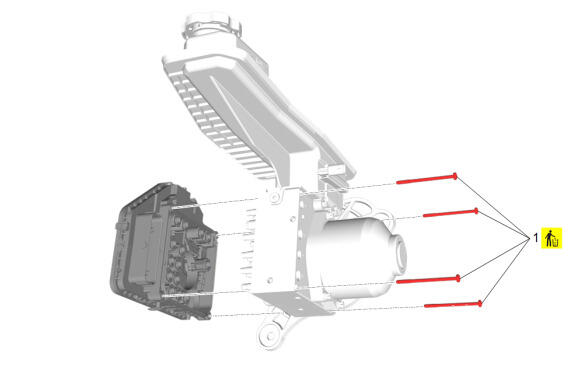

Brake System Control Module
| Callout | Component Name | Single Use Fastener / Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Electronic Brake Control Module Bolt [4x] | Yes | - | First Pass: 2.75 N.m (24 lb in) Final Pass: 3.5 N.m (31 lb in) |
Brake System Control Module Replacement |

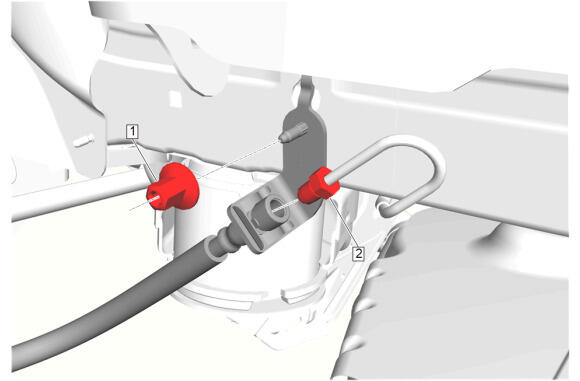

Front Brake Hose Brackets
| Callout | Component Name | Single Use Fastener / Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Brake Hose Bracket Nut | - | - | 14 N.m (124 lb in) | Front Brake Hose Replacement |
| 2 | Front Brake Pipe Nut | - | - | 18 N.m (13 lb ft) | Front Brake Hose Replacement |

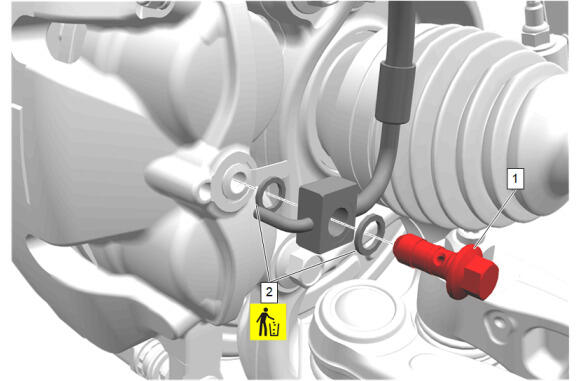

Front Brake Hose Fitting and Washers
| Callout | Component Name | Single Use Fastener / Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Brake Hose Fitting Bolt | - | - | 40 N.m (30 lb ft) | Front Brake Hose Replacement |
| 2 | Front Brake Hose Fitting Gasket [2x] | Yes | - | - | Front Brake Hose Replacement |

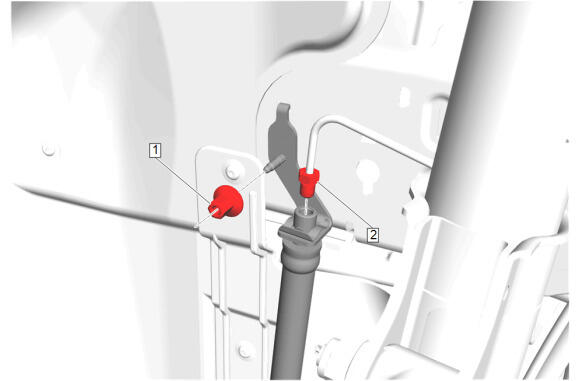

Rear Brake Hose Bracket Nut
| Callout | Component Name | Single Use Fastener / Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rear Brake Hose Bracket Nut | - | - | 14 N.m (124 lb in) | Rear Brake Hose Replacement |
| 2 | Rear Brake Pipe Nut | - | - | 18 N.m (13 lb ft) | Rear Brake Hose Replacement |

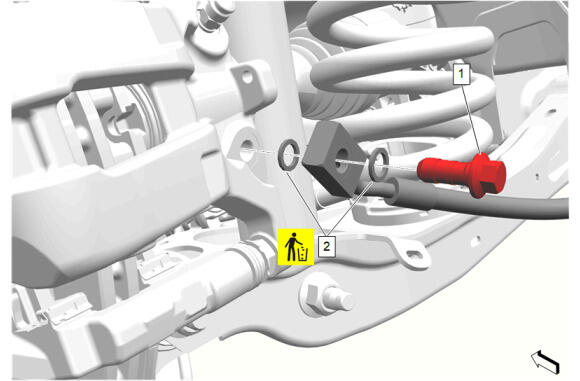

Rear Brake Hose Fitting and Washers
| Callout | Component Name | Single Use Fastener / Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rear Brake Hose Fitting | - | - | 44 N.m (32 lb ft) | Rear Brake Hose Replacement |
| 2 | Rear Brake Hose Fitting Gasket [2x] | Yes | - | - | Rear Brake Hose Replacement |
