X901 Body Harness to Liftgate Harness (-(UV2/UVB))
WARNING: This page is about a different car, the 2021 GMC Terrain and 2021 Chevrolet Equinox. However, it is still accessible from the selected car via links, so may be relevant.

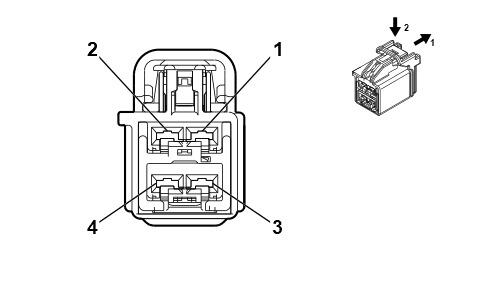

Connector Part Information
|
Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool |
|---|---|---|---|
| I | Not required | J-35616-35 (VT) | No Tool Required |
| I | Not required | J-35616-35 (VT) | No Tool Required |
| II | Not required | J-35616-4A (PU) | No Tool Required |
| II | Not required | J-35616-4A (PU) | No Tool Required |
| III | Not required | J-35616-5 (PU) | No Tool Required |
| Pin | Size | Color | Circuit | Terminal Type ID | Option | Function | Pin | Size | Color | Circuit | Terminal Type ID | Option |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 0.5 0.35 0.35 0.5 |
WH / YE WH / YE WH / YE WH / YE |
1204 1204 1204 1204 |
I I I I |
(-D2UG-T79-UGE-UV2-UVB-V9V) T79-Z88-UV2-UVB-V9V UGE-Z88-T79-UV2-UVB Z88-UV2-UVB-V9V |
Left Park Lamp Control 2 Left Park Lamp Control 2 Left Park Lamp Control 2 Left Park Lamp Control 2 |
1 | 0.5 0.35 0.5 |
WH / YE WH / YE WH / YE |
1204 1204 1204 |
III III III |
(-T79-UGE) T79-Z88-UV2-UVB-V9V (-T79-UGE) |
| 2 | 0.35 0.35 0.35 0.5 |
WH / YE VT VT VT |
1203 1203 1203 1203 |
I I I I |
(-D2UG-T79-UGE-UV2-UVB-V9V) T79-Z88-UV2-UVB-V9V UGE-Z88-T79-UV2-UVB Z88-UV2-UVB-V9V |
Right Park Lamp Control 2 Right Park Lamp Control 2 Right Park Lamp Control 2 Right Park Lamp Control 2 |
2 | 0.35 0.5 0.35 0.5 0.35 0.5 0.5 |
VT GN / WH VT GN / WH VT GN / WH VT |
1203 1324 1203 1324 1203 1324 1203 |
III III III III III III III |
(-T79-UGE) (-Z88-T79-UGE-UV2-UVB-V9V) (-T79-UGE) (-Z88-T79-UGE-UV2-UVB-V9V) (-T79-UGE) (-Z88-T79-UGE-UV2-UVB-V9V) Z88-UV2-UVB-V9V |
| 3 | 1 | BN | 4681 | II | (TB5/TC2)-UV2-UVB | Rear Closure Cinch Latch Motor Cinch Control | 3 | 1 | BN | 4681 | III | (TB5/TC2)-UV2-UVB |
| 4 | 1 | BU / GY | 4682 | II | (TB5/TC2)-UV2-UVB | Rear Closure Cinch Latch Motor Release Control | 4 | 1 | BU / GY | 4682 | III | (TB5/TC2)-UV2-UVB |
