Fastener Specifications
Brake Master Cylinder Adapter Nut
| Callout | Component Name | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Brake Master Cylinder Adapter Nut | - | - | 9 N.m (80 lb in) | Brake Master Cylinder Replacement - With Power Brake Booster and Electronic Brake Control Module |

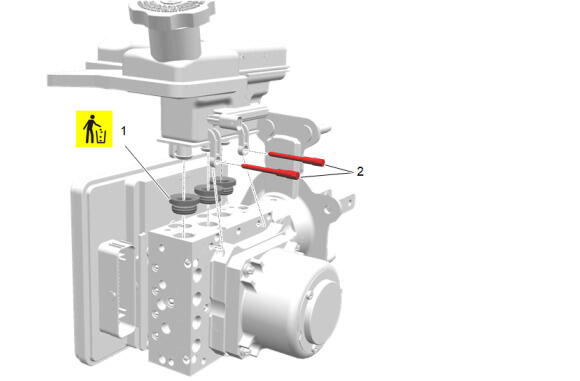

Brake Master Cylinder Reservoir
| Callout | Component Name | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Brake Master Cylinder Reservoir Seal [3X] | Yes | - | - | Brake Master Cylinder Reservoir Replacement |
| 2 | Brake Master Cylinder Bolt [2X] | - | - | 8 N.m (71 lb in) | Brake Master Cylinder Reservoir Replacement |
Brake Pedal Assembly Replacement
| Callout | Component Name | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Brake Pedal Push Rod Bolt | - | Yes | 10 N.m (89 lb in) | Brake Pedal Assembly Replacement |
| 2 | Brake Pedal Nut [5X] | - | - | 36 N.m (27 lb ft) | Brake Pedal Assembly Replacement |

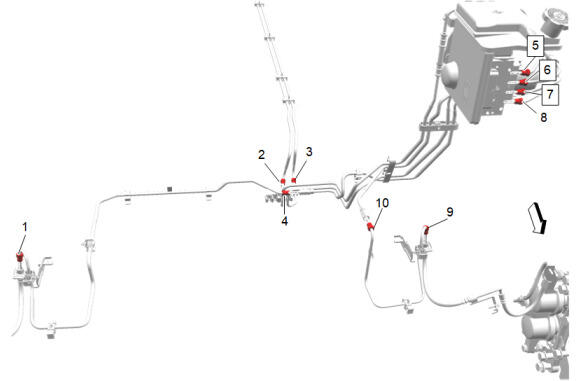

Brake Pipes
| Callout | Component Name | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rear Brake Front Pipe Nut | - | - | 25 N.m (18 lb ft) | Front Brake Front Pipe Replacement - Right Side |
| 2 | Rear Brake Rear Pipe Nut | - | - | 25 N.m (18 lb ft) | Rear Brake Front Pipe Replacement - Right Side |
| 3 | Rear Brake Rear Pipe Nut | - | - | 25 N.m (18 lb ft) | Rear Brake Front Pipe Replacement - Left Side |
| 4 | Rear Brake Rear Pipe Nut | - | - | 25 N.m (18 lb ft) | Front Brake Front Pipe Replacement - Right Side |
| 5 | Rear Brake Front Pipe Nut | - | - | 25 N.m (18 lb ft) | Rear Brake Front Pipe Replacement - Right Side |
| 6 | Rear Brake Front Pipe Nut | - | - | 25 N.m (18 lb ft) | Front Brake Pipe Replacement - Left Side |
| 7 | Rear Brake Front Pipe Nut | - | - | 25 N.m (18 lb ft) | Rear Brake Front Pipe Replacement - Left Side |
| 8 | Rear Brake Front Pipe Nut | - | - | 25 N.m (18 lb ft) | Front Brake Pipe Replacement - Right Side |
| 9 | Rear Brake Front Pipe Nut | - | - | 25 N.m (18 lb ft) | Front Brake Front Pipe Replacement - Left Side |
| 10 | Rear Brake Rear Pipe Nut | - | - | 25 N.m (18 lb ft) | Front Brake Front Pipe Replacement - Left Side |
Brake System Control Module
| Callout | Component Name | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Electronic Brake Control Module Bolt [6X] | Yes | - | Electronic Brake Control Module Bolt Sequence | Brake System Control Module Replacement |

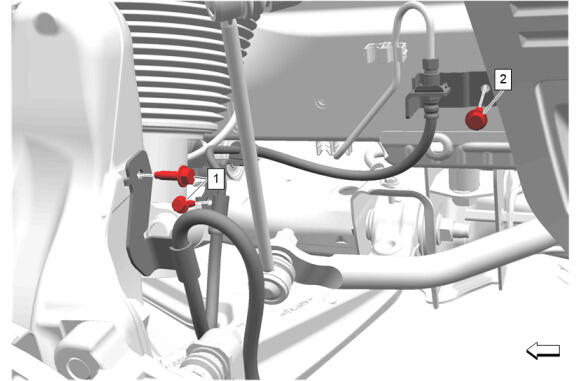

Front Brake Hose Brackets
| Callout | Component Name | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Brake Hose Bracket Bolt [2X] | - | - | 9 N.m (80 lb in) | Front Brake Hose Replacement |
| 2 | Front Brake Hose Bracket Bolt | - | - | 22 N.m (16 lb ft) | Front Brake Hose Replacement |

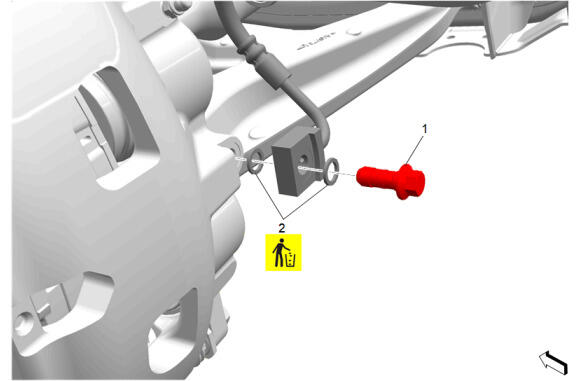

Front Brake Hose Fitting and Washers
| Callout | Component Name | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Brake Hose Fitting Bolt | - | - | 44 N.m (32 lb ft) | Front Brake Hose Replacement |
| 2 | Front Brake Hose Washer [2X] | Yes | - | - | Front Brake Hose Replacement |

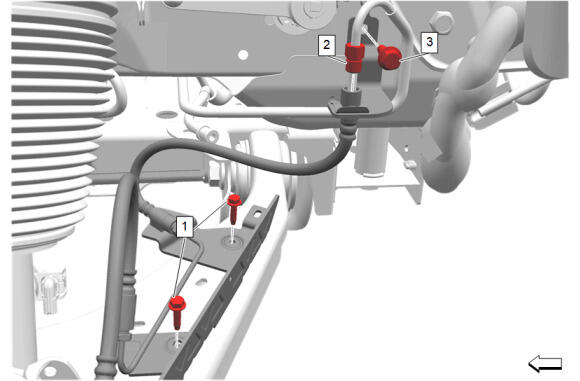

Rear Brake Hose Brackets
| Callout | Component Name | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rear Brake Hose Bracket Bolt [2X] | - | - | 9 N.m (80 lb in) | Rear Brake Hose Replacement |
| 2 | Rear Brake Rear Pipe Nut | - | - | 25 N.m (18 lb ft) | Rear Brake Hose Replacement |
| 3 | Rear Brake Hose Clip Bolt | - | - | 22 N.m (16 lb ft) | Rear Brake Hose Replacement |

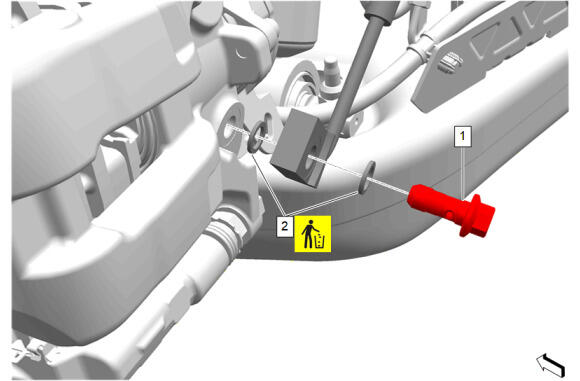

Rear Brake Hose Fitting and Washers
| Callout | Component Name | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rear Brake Hose Fitting | - | - | 44 N.m (32 lb ft) | Rear Brake Hose Replacement |
| 2 | Rear Brake Washer [2X] | Yes | - | - | Rear Brake Hose Replacement |
| Electronic Brake Control Module Bolt Sequence | |||||
|---|---|---|---|---|---|
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
| Metric (English) | |||||
| 1 | Electronic Brake Control Module Bolt | Yes | - | First Pass: 2.75 N.m (24 lb in) Final Pass: 3.5 N.m (31 lb in) |
Brake System Control Module Replacement |
