Removal Procedure
- NOTE:
Use a flat bladed plastic trim tool.
Front Fender Ornamentation Vent Bolt (2) - Remove
- Release the retainers.
- Front Fender Ornamentation Vent (1) - Remove

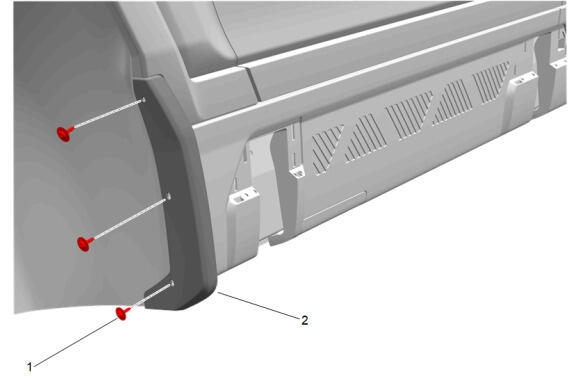

Front Fender Paint Protector Bolt (1) - Remove [3x]
- Front Fender Paint Protector (2) - Remove
Apply a double layer of masking tape around the perimeter of the painted surfaces.
- Front Wheel Opening Molding Retainer (1) - Disengage [2x]
- Front Wheel Opening Molding Retainer (2) - Disengage [12x]
- Front Wheel Opening Molding (3) - Remove
Front Bumper Fascia (1) - Remove - Front Bumper Fascia Removal and Installation
Front Bumper Fascia Guide Bolt (1) Remove [2x]
- Front Fender Bolt (2) - Remove
- Front Bumper Fascia Guide (3) - Remove
Rocker Panel Molding Jacking Opening Front Cover (1) - Remove
Using an appropriate trim tool, release the lower rocker panel molding retainers and pull the rocker panel front molding (1) away from the rocker outer panel reinforcement
- Using an appropriate trim tool, release the upper rocker panel molding retainers and pull the rocker panel front molding (1) away from the rocker outer panel reinforcement
- Rocker Panel Front Molding (1) - Remove
Front Wheelhouse Liner Retainer (2) - Remove
- Front Wheelhouse Liner Bolt (1) - Remove [6x]
- Front Wheelhouse Rear Liner (3) - Remove
Front Wheelhouse Liner Bolt (1) - Remove [7x]
- Front Wheelhouse Liner Retainer (2) - Remove
- Front Wheelhouse Liner (3) - Remove
Front Fender Filler Insulator Clip (1) - Remove
- Pull the front fender insulator (2) down and out from the front fender.
Headlamp Bolt (1) - Remove
- Front Fender Bolt (2) - Remove [3x]
- Air Inlet Grille Panel Retainer (3) - Remove
Front Fender Bolt (1) - Remove [3x]
- Front Fender Nut (2) - Remove
Front Fender (1) - Remove
