Disassemble Procedure
WARNING: This page is about a different variant/trim than selected.
-
Courtesy of GENERAL MOTORS COMPANY

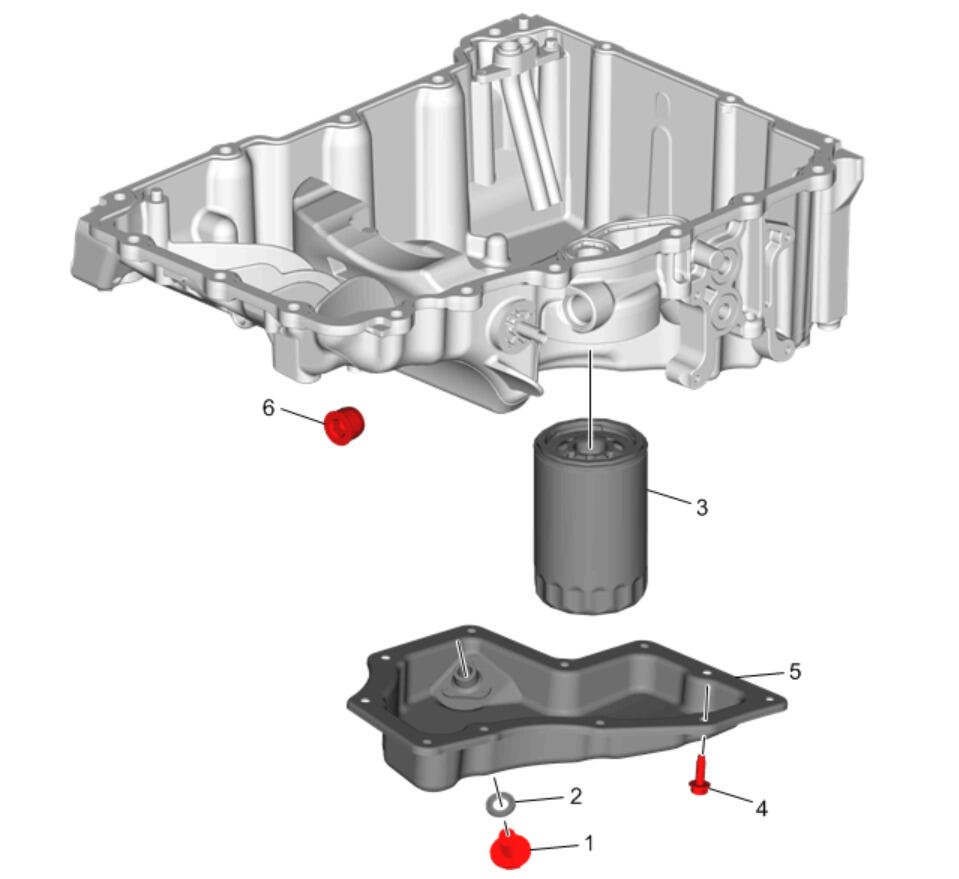

Oil Pan Drain Plug (1) - Remove
- Oil Pan Drain Plug Seal (2) - Remove and DISCARD
- Oil Filter (3) - Remove and DISCARD
- Lower Oil Pan Bolt (4) - Remove [11x]
- Lower Oil Pan (5) - Remove and DISCARD
- Oil Gallery Plug (6) - Remove
-

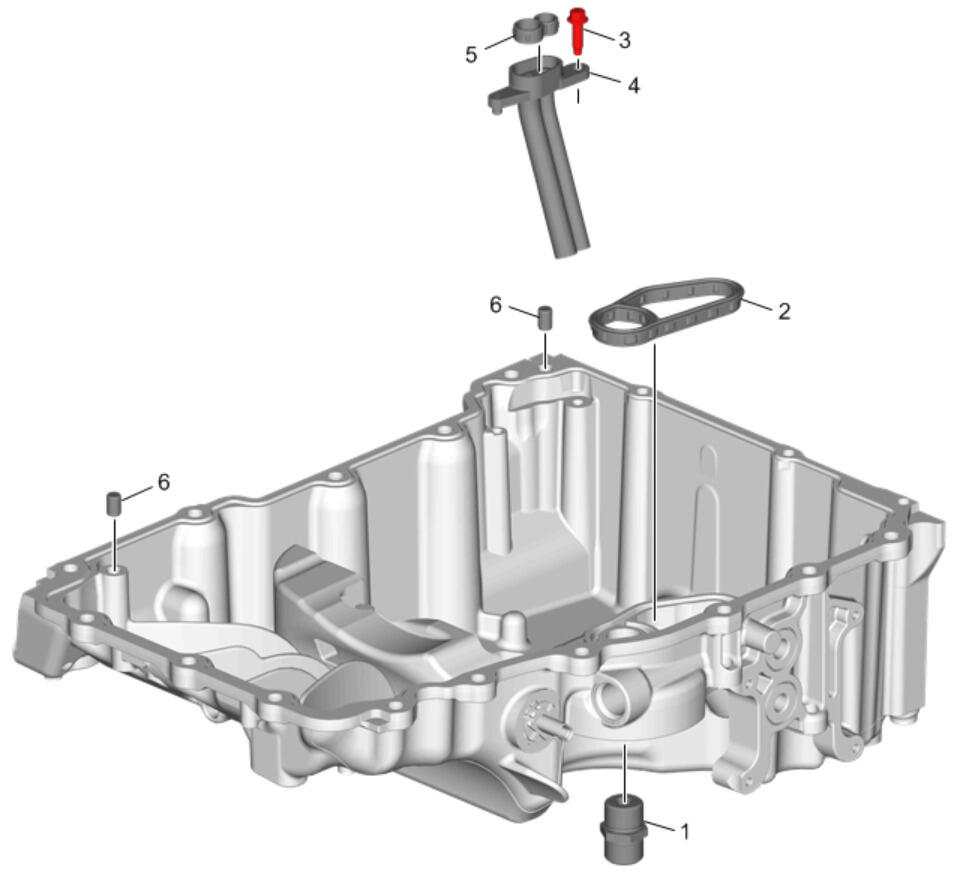

Fig 2: Exploded View Of Oil Filter Adapter Fitting, Oil Pan High Pressure Seal, Positive Crankcase Ventilation Oil Separator Drain And Dowel Pins
Courtesy of GENERAL MOTORS COMPANY
Oil Filter Adapter Fitting (1) - Remove
- Oil Pan High Pressure Port Seal (2) - Remove and DISCARD
- Positive Crankcase Ventilation Oil Separator Bolt (3) - Remove
- Positive Crankcase Ventilation Oil Separator (4) - Remove
- Positive Crankcase Ventilation Oil Separator Seal (5) - Remove and DISCARD
- Dowel Pin (6) - Remove [2x]

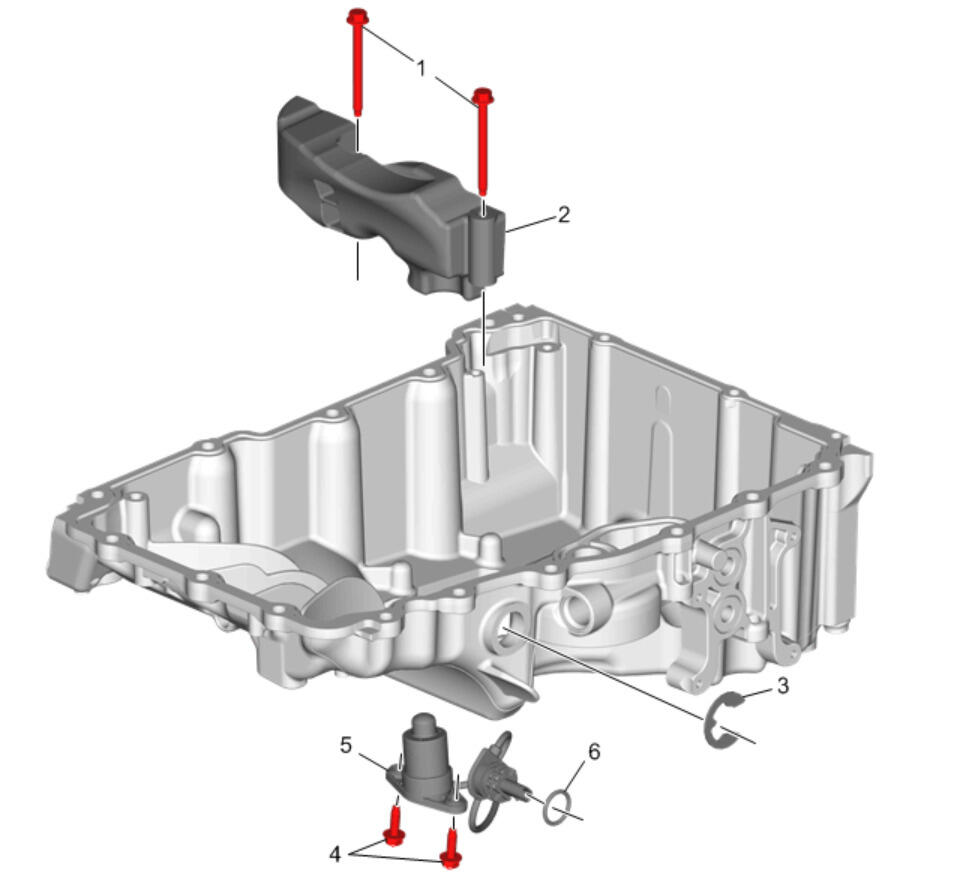

Oil Pan Baffle Bolt (1) - Remove [2x]
- Oil Pan Baffle (2) - Remove
- Engine Oil Level Switch Clip (3) - Remove
- Engine Oil Level Indicator Switch Bolt (4) - Remove [2x]
- Engine Oil Level Indicator Switch (5) - Remove
- Engine Oil Level Indicator Switch O-Ring Seal (6) - Remove and DISCARD
