Fastener Specifications
Display and Gauges

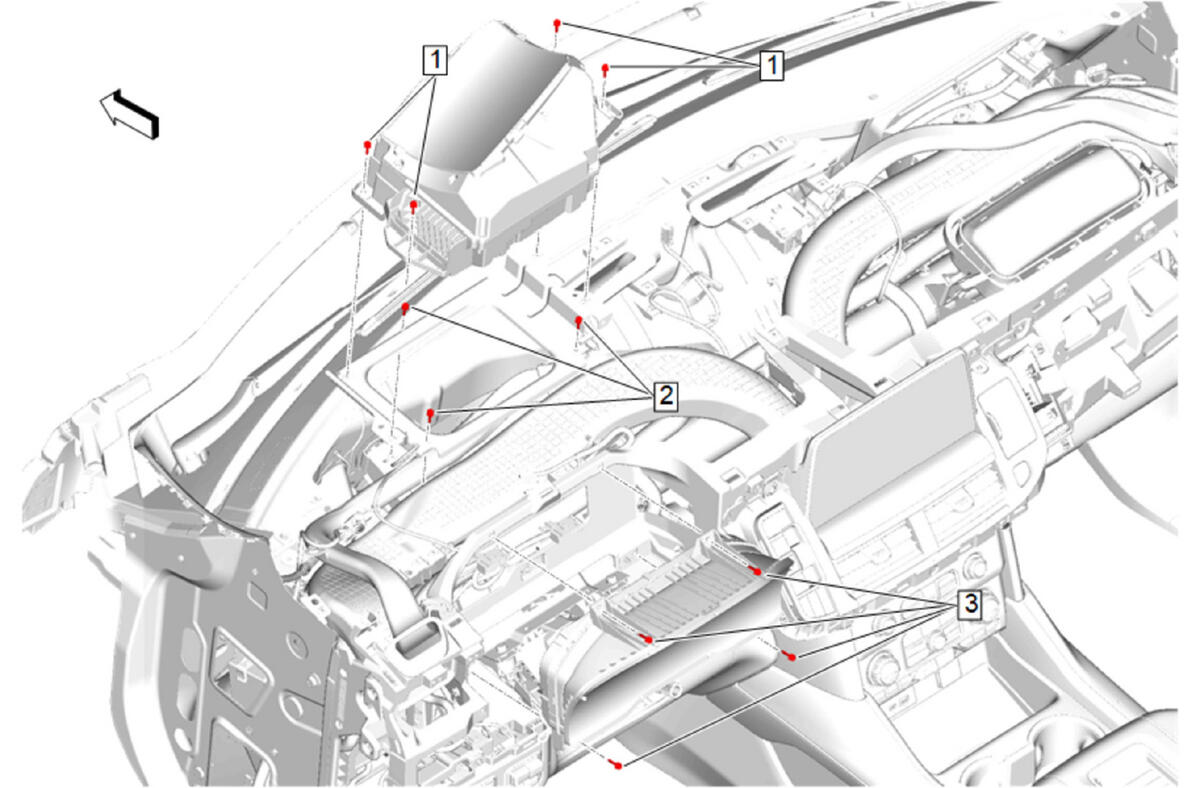

| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Head-Up Display Bolt [ 4x ] | - | - | 2.5 N.m (22 lb in) | Head-Up Display Replacement (without Denali) , or Head-Up Display Replacement (with Denali) |
| 2 | Head-Up Display Bracket Bolt [ 3x ] | - | - | 2.5 N.m (22 lb in) | Head-Up Display Bracket Replacement (without Denali) , or Head-Up Display Bracket Replacement (with Denali) |
| 3 | Instrument Cluster Bolt [ 4x ] | - | - | 2.5 N.m (22 lb in) | Instrument Cluster Replacement (without Denali) , or Instrument Cluster Replacement (with Denali) |
