X88B Tow Vehicle Electrical Receptacle X1 (U1D+MBR)

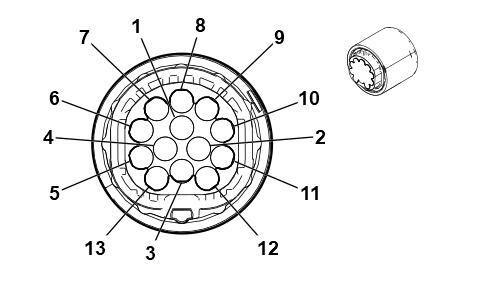

Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool |
|---|---|---|---|
| I | Not required | J-35616-37 (LT BU) | No Tool Required |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| 1 | 0.5 0.5 |
BU / WH BU / WH |
5186 5186 |
Left Trailer Turn Signal Lamp Control Left Trailer Turn Signal Lamp Control |
I I |
- ((MAS/MBM/MBR) + U1D + Z82) |
| 2 | 0.5 | YE / WH | 5190 | Trailer Fog Lamp Control | I | - |
| 3 | 2.5 | BK | 2350 | Ground | I | - |
| 4 | 0.5 | YE / GY | 5187 | Right Trailer Turn Signal Lamp Control | I | - |
| 5 | 0.5 | GY | 5185 | Right Trailer Park Lamp Control | I | - |
| 6 | 0.5 | BN / YE | 5188 | Trailer Stop Lamp Control | I | - |
| 7 | 0.5 | BN / GY | 5184 | Left Trailer Park Lamp Control | I | - |
| 8 | 0.5 | GN / WH | 5189 | Trailer Backup Lamp Control | I | - |
| 9 | 2.5 | RD / GN | 742 | Battery Positive Voltage | I | - |
| 10 | 1 | VT / BK | 339 | Run/Crank Ignition 1 Voltage | I | - |
| 11 | 1 | BK | 2350 | Ground | I | - |
| 12 | - | - | - | Not Occupied | - | - |
| 13 | 2.5 | BK | 2350 | Ground | I | - |
