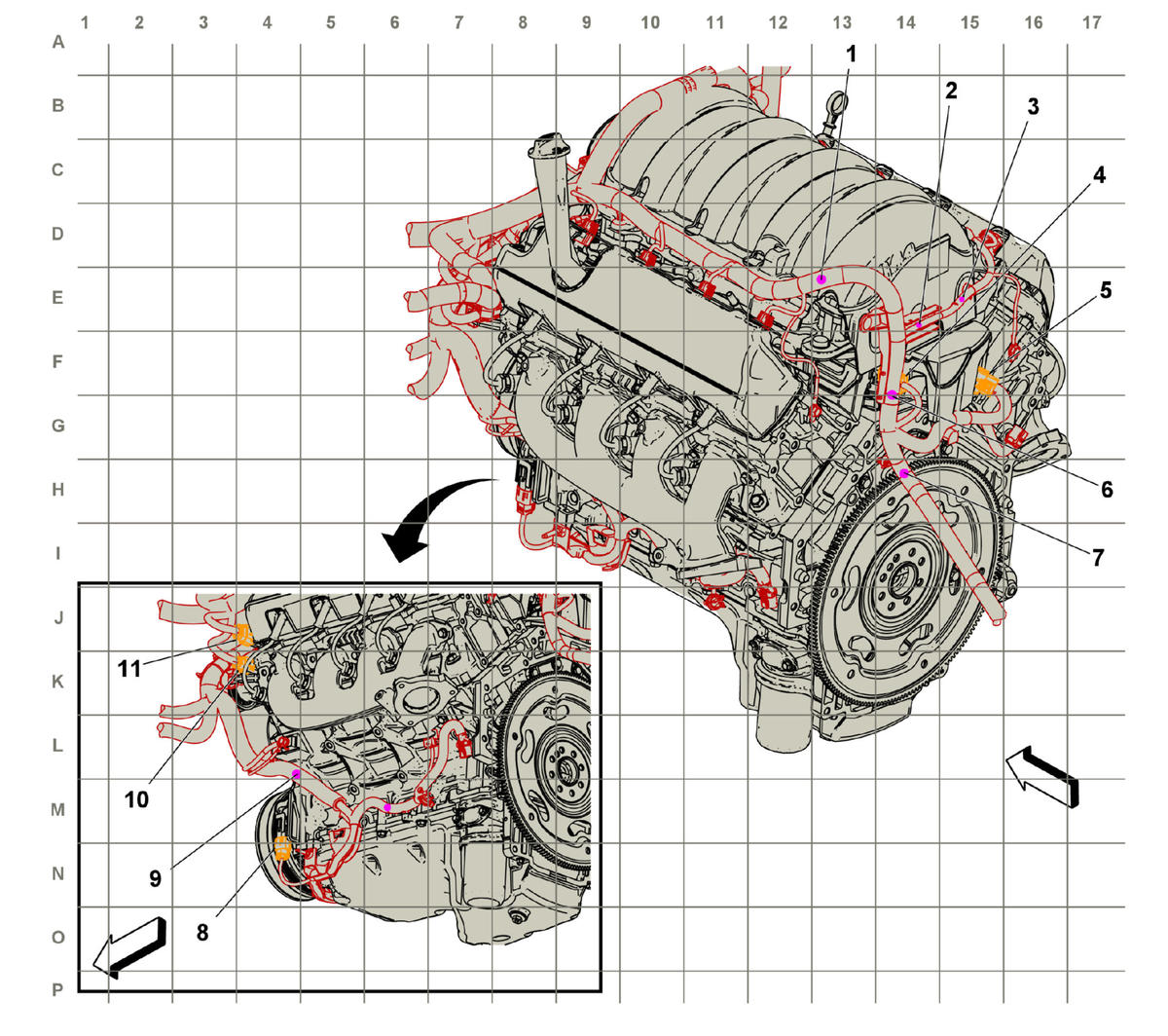

Engine Compartment - Engine Harness - Left Rear (L84/L87)
Engine Compartment - Engine Harness - Left Rear (L84/L87)
| Harness Name | Callout |
|---|---|
| J164 Engine Harness (L84/L87) | 1 |
| J167 Engine Harness (L84/L87) | 2 |
| J165 Engine Harness (L84/L87) | 3 |
| X160 Engine Harness to Bank 1 Fuel Rail Harness (L82/L84/L87/LV3) (Engine Harness to Fuel Rail Harness (L3B)) X160 Engine Harness to Fuel Injector Harness (L84/L87) | 4 |
| X161 Engine Harness to Bank 2 Fuel Rail Harness (L84/L87) X161 Engine Harness to Bank 2 Fuel Rail (L84/L87) | 5 |
| J166 Engine Harness (L84/L87) | 6 |
| J168 Engine Harness | 7 |
| X154 Engine Harness to Camshaft Position Sensor Jumper Harness (L84/L87) X154 Engine Harness to Camshaft Position Sensor Jumper Harness (L84/L87) | 8 |
| J150 Engine Harness (L84/L87) | 9 |
| X155 Engine Harness to Active Fuel Management Solenoid Jumper Harness (L84/L87) X155 Engine Harness to Active Fuel Management Solenoid Jumper Harness (L84/L87) | 10 |
| X156 Engine Harness to Active Fuel Management Solenoid Jumper Harness (L84/L87) X156 Engine Harness to Active Fuel Management Solenoid Jumper Harness (L84/L87) | 11 |
