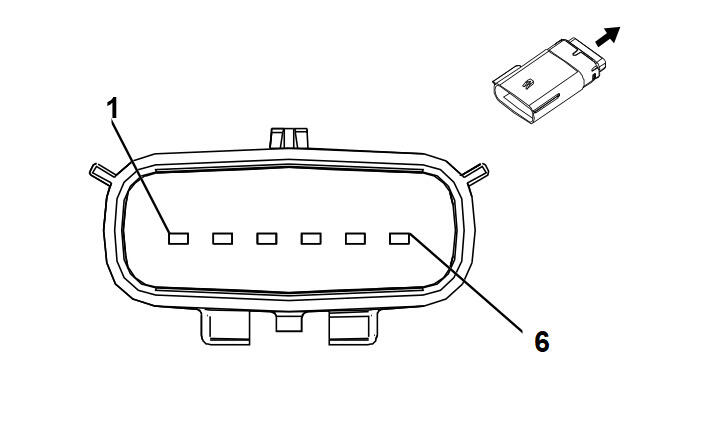

X88 Trailer Connector (-V92)
Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool |
|---|---|---|---|
| I | Not required | J-35616-3 (GY) | No Tool Required |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| 1 | - | - | - | Not Occupied | - | - |
| 2 | 1 1 |
WH WH |
2350 2350 |
Ground Ground |
I I |
(MAH /MBC /MCX) -V92 (MAH/MBC/MCX)-V92 |
| 3 | - | - | - | Not Occupied | - | - |
| 4 | 0.35 0.35 |
BU / WH BU / WH |
1334 5186 |
Left Rear Turn Signal Lamp Control 2 Left Trailer Turn Signal Lamp Control |
I I |
(MAH /MBC /MCX) -V92 (MAH/MBC/MCX)-V92 |
| 5 | 0.35 0.35 |
BU / VT YE / GY |
1335 5187 |
Right Rear Turn Signal Lamp Control 2 Right Trailer Turn Signal Lamp Control |
I I |
(MAH /MBC /MCX) -V92 (MAH/MBC/MCX)-V92 |
| 6 | - | - | - | Not Occupied | - | - |
