Installation Procedure
Brake Pedal Retainer (1) - Install NEW
Accelerator Pedal Position Sensor (1) - Install
- CAUTION:
Refer to Fastener Caution .

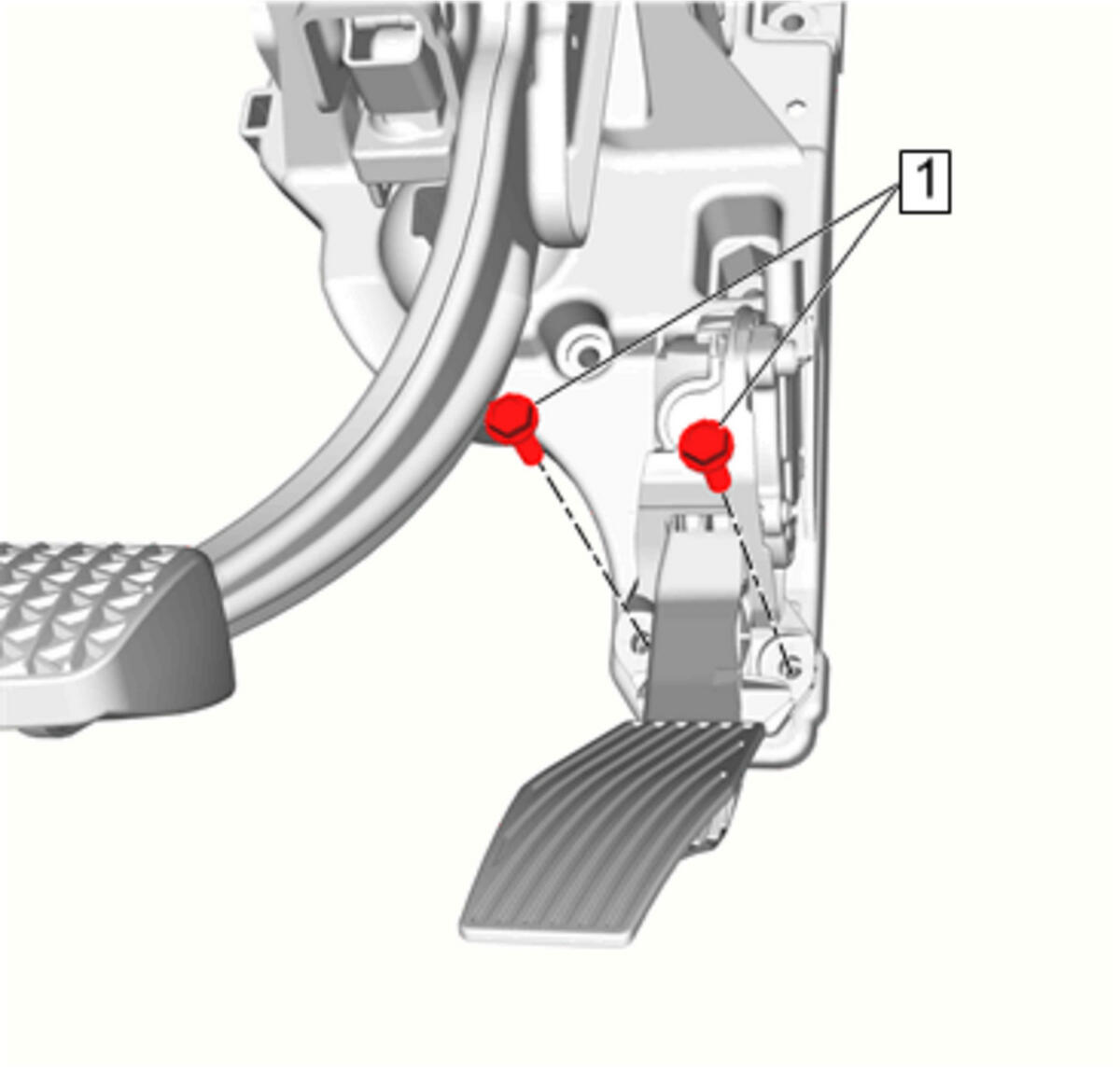

Accelerator Pedal Position Sensor Bolt (1) - Install and tighten [ 2x ] 9 N.m (80 lb/in)
Brake and Accelerator Pedal Assembly (1) - Install
Brake Pedal Bolt (1) - Install and tighten [ 2x ] 22 N.m (16 lb-ft)

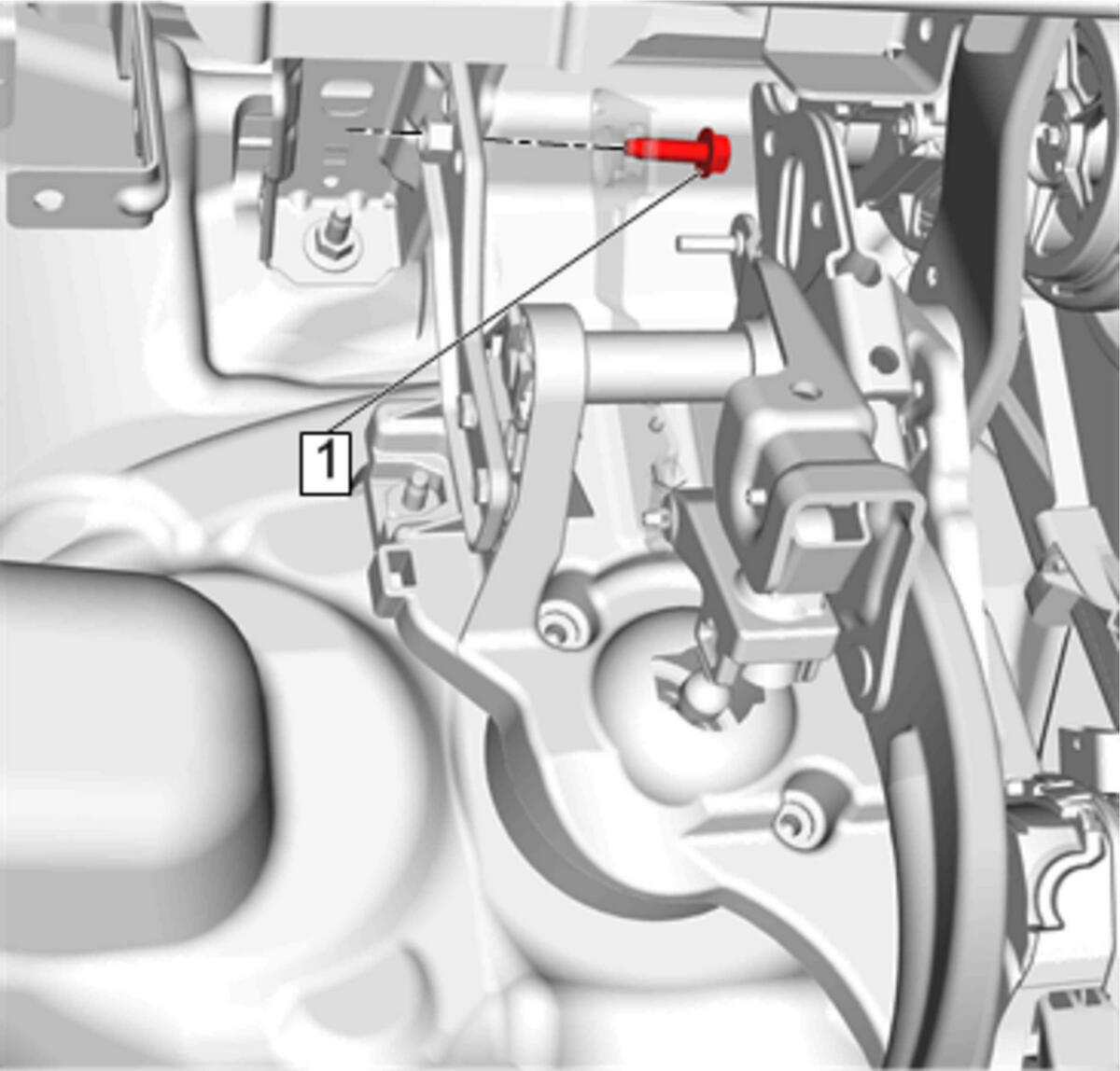

Brake Pedal Bolt (1) - Install and tighten 22 N.m (16 lb-ft)
- Reposition the wiring harness to the brake pedal bracket and secure the retainers.
Accelerator Pedal Position Sensor Electrical Connector (1) - Connect

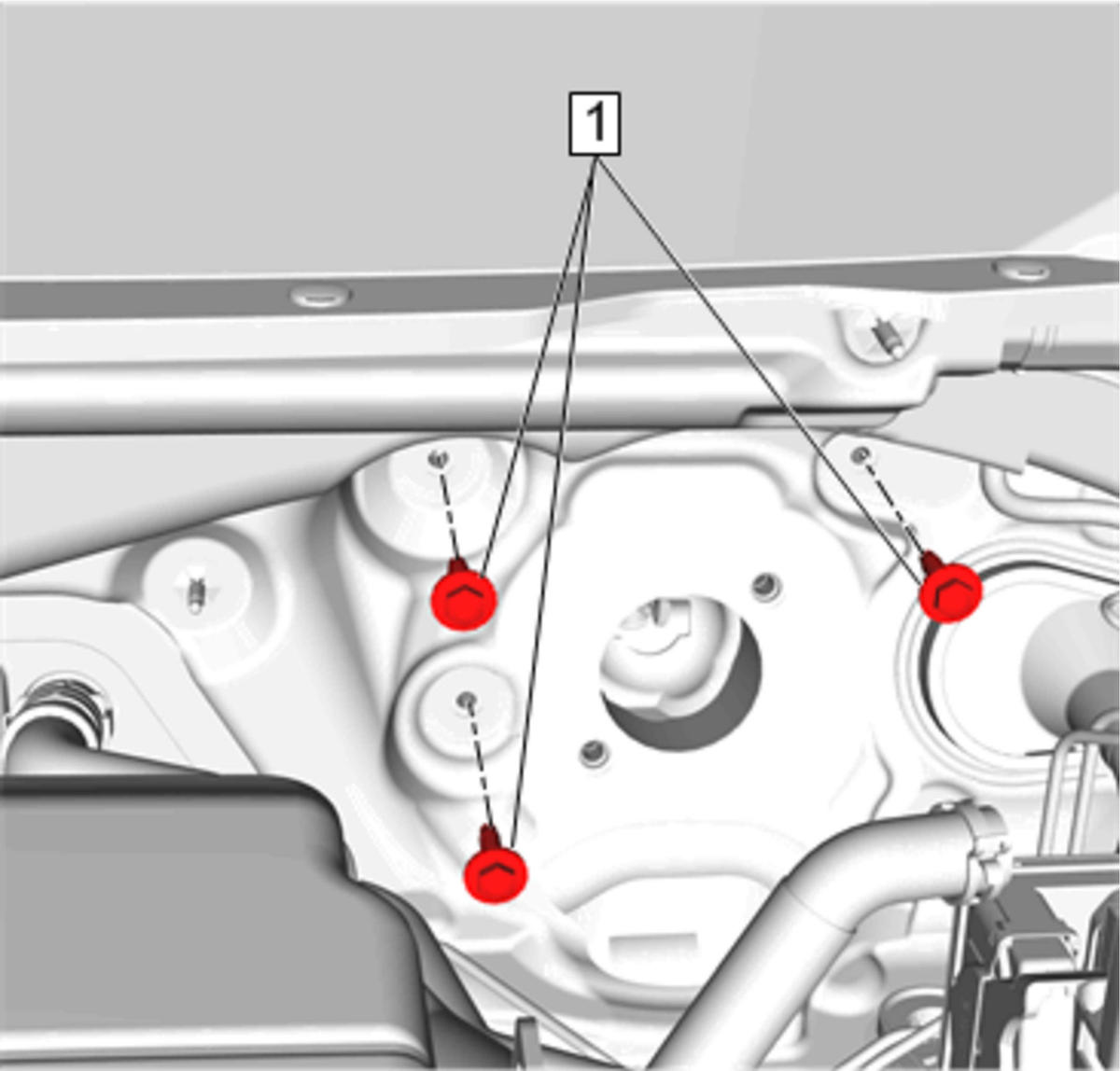

Brake Pedal Bolt (1) - Install and tighten [ 3x ] 22 N.m (16 lb-ft)
Power Brake Booster (1) - Install - Power Brake Booster Replacement (Without MHG) , or Power Brake Booster Replacement (With MHG)
Steering Column (1) - Install - Steering Column Replacement (Equinox) , or Steering Column Replacement (Terrain)
Brake Pedal Position Sensor (1) - Install - Brake Pedal Position Sensor Replacement
