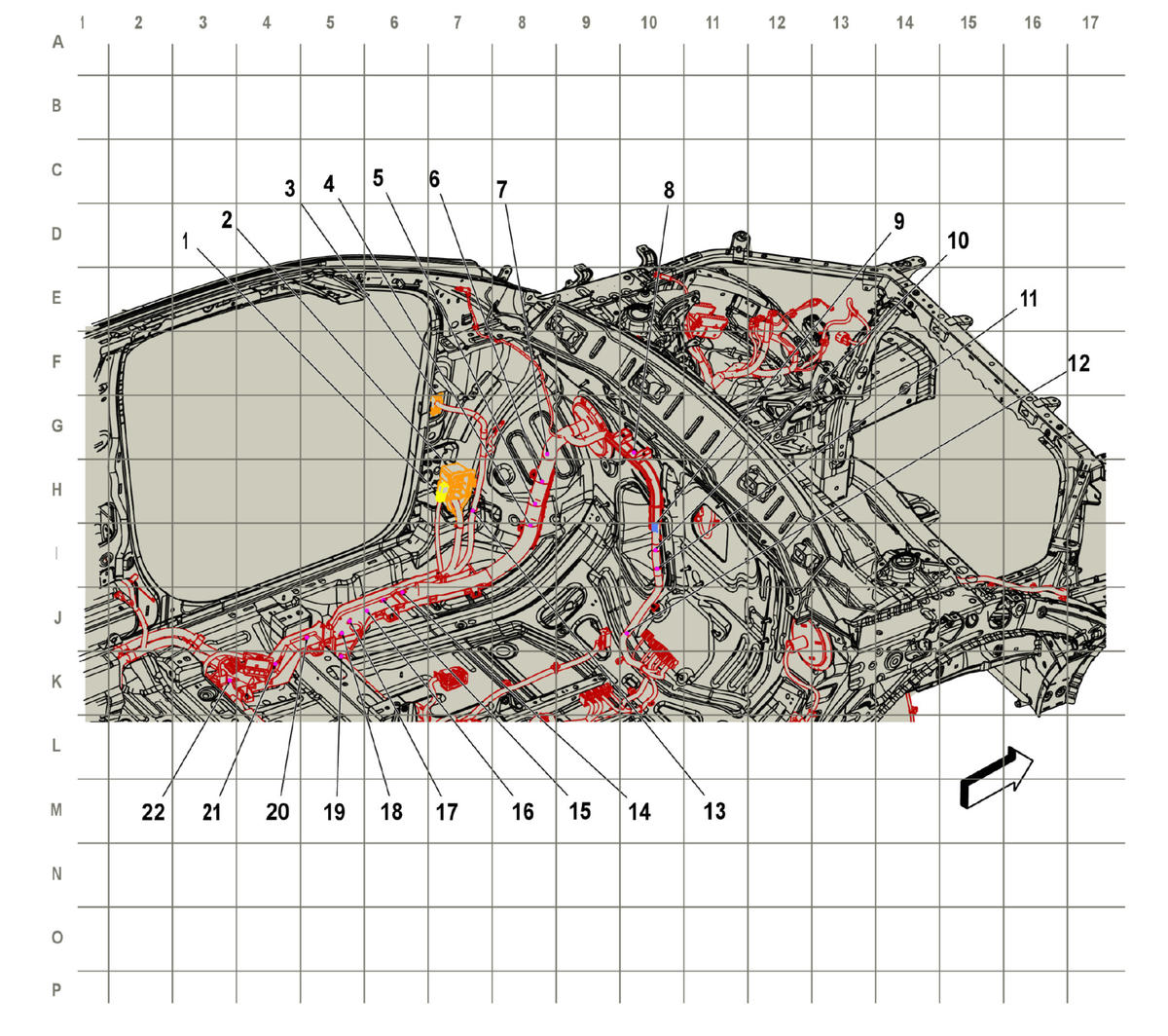

Body Harness Routing - Left Front of Passenger Compartment
WARNING: This page is about a different car, the 2023 GMC Acadia. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
Callouts items in the following chart represent components shown in graphic above.
| Items |
|---|
| 1. X202 Instrument Panel Wiring Harness to Body Wiring Harness X202 Instrument Panel Wiring Harness to Body Wiring Harness |
| 2. X200 Instrument Panel Wiring Harness to Body Wiring Harness X200 Instrument Panel Wiring Harness to Body Wiring Harness |
| 3. X500 Front Side Door Door Wiring Harness - Driver to Body Wiring Harness X500 Front Side Door Door Wiring Harness - Driver to Body Wiring Harness |
| 4. J207 Body Harness |
| 5. J206 Body Harness |
| 6. J205 Body Harness |
| 7. J204 |
| 8. J200 Body Harness (UQA) |
| 9. W24 Blunt Cut - Trailer Brakes Provision (V92) |
| 10. J201 Body Harness |
| 11. J202 Body Harness (UQA) |
| 12. J203 Body Harness (V92) |
| 13. J208 Body Harness |
| 14. J300 Body Harness |
| 15. J301 Body Harness (J77) |
| 16. J212 Instrument Panel Harness |
| 17. J302 Body Harness (MAM) |
| 18. J303 Body Harness |
| 19. J304 Body Harness |
| 20. J328 Body Harness (MAM) |
| 21. J329 Body Harness |
| 22. J331 Body Harness |
