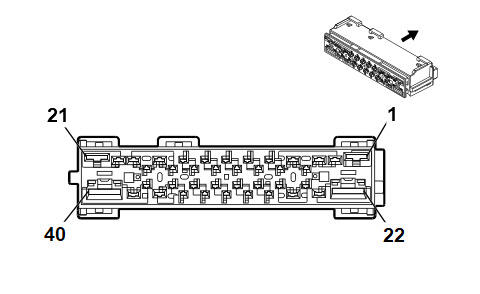

X50A Fuse Block - Underhood X4
WARNING: This page is about a different car, the 2023 GMC Acadia. However, it is still accessible from the selected car via links, so may be relevant.
Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool |
|---|---|---|---|
| I | 19332534 | J-35616-2A (GY) | J-38125-557 |
| II | 19333301 | J-35616-22 (RD) | J-38125-215A |
| III | 84962855 | J-35616-4A (PU) | J-38125-11A |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| 1 | - | - | - | Not Occupied | - | - |
| 2 | 2.5 | YE | 6 | Starter Solenoid Crank Ignition Voltage | III | LSY |
| 3 | - | - | - | Not Occupied | - | - |
| 4 | 1 | BN/GN | 59 | Air Conditioning Compressor Clutch Control | I | |
| 5 - 6 | - | - | - | Not Occupied | - | - |
| 7 | 0.75 | VT/BK | 2139 | Run/Crank Ignition 1 Voltage | I | - |
| 8 | - | - | - | Not Occupied | - | - |
| 9 | 0.5 | VT/GY | 139 | Run/Crank Ignition 1 Voltage | I | - |
| 10 | 0.5 | YE | 5991 | Powertrain Relay Coil Control | I | - |
| 11 - 12 | - | - | - | Not Occupied | - | - |
| 13 | 1 | BN/GN | 59 | Air Conditioning Compressor Clutch Control | I | |
| 14 | 0.5 | YE/BK | 625 | Starter Enable Relay Control | I | LGX |
| 15 | - | - | - | Not Occupied | - | - |
| 16 | 0.75 | BU/YE | 7574 | Air Conditioning Compressor Solenoid Valve Control | I | - |
| 17 | 0.5 | RD/GY | 1042 | Battery Positive Voltage | III | LGX |
| 18 - 19 | - | - | - | Not Occupied | - | - |
| 20 | 0.75 | BU/BN | 7573 | Air Conditioning Compressor Solenoid Valve Control | III | - |
| 21 | - | - | - | Not Occupied | - | - |
| 22 | 3 | YE | 6 | Starter Solenoid Crank Ignition Voltage | II | LGX |
| 23 | 2 | VT/BU | 5292 | Powertrain Main Relay Fused Supply Voltage 3 | III | LSY |
| 24 | 0.5 | YE/BK | 625 | Starter Enable Relay Control | I | LSY |
| 25 | 2.5 2 |
VT/BU VT/BU |
5290 5290 |
Powertrain Main Relay Fused Supply Voltage 1 Powertrain Main Relay Fused Supply Voltage 1 |
III III |
LGX LSY |
| 26 | - | - | - | Not Occupied | - | - |
| 27 | 0.5 | VT/BU | 5291 | Powertrain Main Relay Fused Supply Voltage 2 | I | LGX |
| 28 | 0.5 | WH/GY | 459 | Air Conditioning Compressor Clutch Relay Control | I | - |
| 29 | 1 | VT/BU | 5292 | Powertrain Main Relay Fused Supply Voltage 3 | I | LGX |
| 30 | - | - | - | Not Occupied | - | - |
| 31 | 0.75 1 |
VT/BU VT/BU |
5293 5293 |
Powertrain Main Relay Fused Supply Voltage 4 Powertrain Main Relay Fused Supply Voltage 4 |
I I |
LGX LSY |
| 32 | - | - | - | Not Occupied | - | - |
| 33 | 1 | VT/BU | 5291 | Powertrain Main Relay Fused Supply Voltage 2 | I | - |
| 34 | - | - | - | Not Occupied | - | - |
| 35 | 0.75 | VT/BU | 5294 | Powertrain Main Relay Fused Supply Voltage 5 | I | - |
| 36 - 37 | - | - | - | Not Occupied | - | - |
| 38 | 0.5 | YE/VT | 4325 | Starter Pinion Solenoid Actuator Relay Control | I | - |
| 39 | 0.5 | RD/WH | 140 | Battery Positive Voltage | III | - |
| 40 | 3 | YE/GN | 4358 | Starter Pinion Solenoid Voltage | II | - |
