Camshaft Cover Components Installation - Top

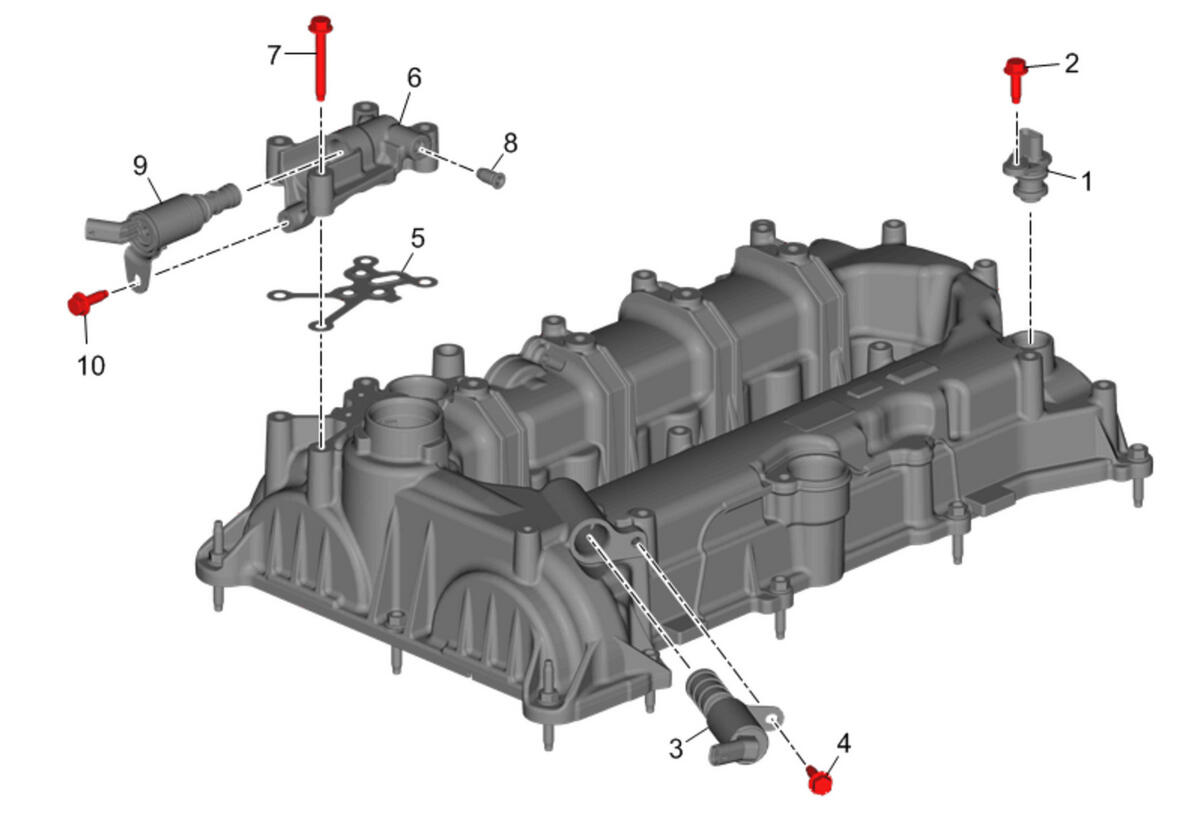

| Callout | Component Name |
|---|---|
| 1 | Camshaft Position Sensor |
| 2 | Camshaft Position Sensor Bolt
CAUTION:
Refer to Fastener Caution . Tighten 10 N.m (89 lb in) |
| 3 | Camshaft Position Actuator Solenoid Valve |
| 4 | Camshaft Position Actuator Solenoid Valve Bolt Tighten 10 N.m (89 lb in) |
| 5 | Camshaft Housing Gasket
NOTE:
Use a NEW gasket. |
| 6 | Camshaft Housing |
| 7 | Camshaft Housing Bolt[4x] Tighten 10 N.m (89 lb in) |
| 8 | Camshaft Cover Opening Plug Procedure Apply sealant to the plug prior to installation. Refer to Adhesives, Fluids, Lubricants, and Sealers . Tighten 12 N.m (106 lb in) |
| 9 | Camshaft Position Actuator Locating Pin Control Valve |
| 10 | Camshaft Position Actuator Solenoid Valve Bolt Tighten 10 N.m (89 lb in) |
