Engine Harness Routing - Left Front (LF4)
WARNING: This page is about a different car, the 2022 Cadillac CT4. However, it is still accessible from the selected car via links, so may be relevant.

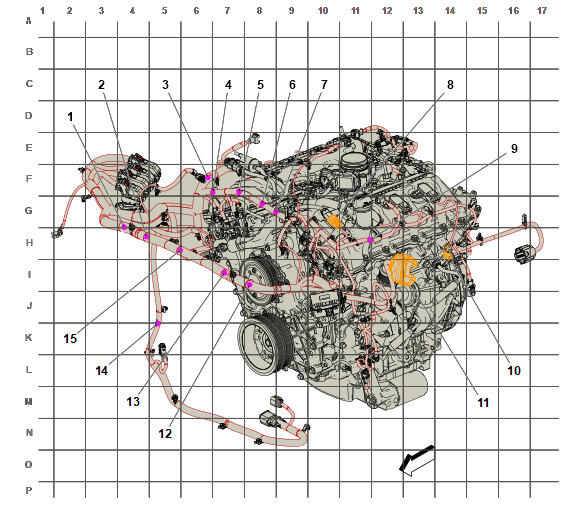

Engine Harness Routing - Left Front (LF4)
| Harness Name | Callout |
|---|---|
| J140 Engine Wiring Harness | 1 |
| J114 Engine Wiring Harness | 2 |
| J110 Engine Wiring Harness | 3 |
| J120 Engine Wiring Harness | 4 |
| J105 Engine Wiring Harness | 5 |
| J109 Engine Wiring Harness | 6 |
| J126 Engine Wiring Harness (LF4) | 7 |
| X124 Engine Wiring Harness to Knock Sensor Wiring Harness (LSY) X124 Engine Wiring Harness to Knock Sensor Wiring Harness | 8 |
| J125 Engine Wiring Harness (LF4) | 9 |
| X102 Auxiliary Generator Battery Jumper Cable to Engine Wiring Harness (LF4) X102 Auxiliary Generator Battery Jumper Cable to Engine Wiring Harness | 10 |
| X180 Engine Wiring Harness to Forward Lamp Wiring Harness X180 Engine Wiring Harness to Forward Lamp Wiring Harness | 11 |
| J107 Engine Wiring Harness | 12 |
| J106 Engine Wiring Harness | 13 |
| J113 Engine Wiring Harness | 14 |
| J123 Engine Wiring Harness | 15 |
