Driver Door Harness Routing
WARNING: This page is about a different car, the 2022 Cadillac CT4. However, it is still accessible from the selected car via links, so may be relevant.

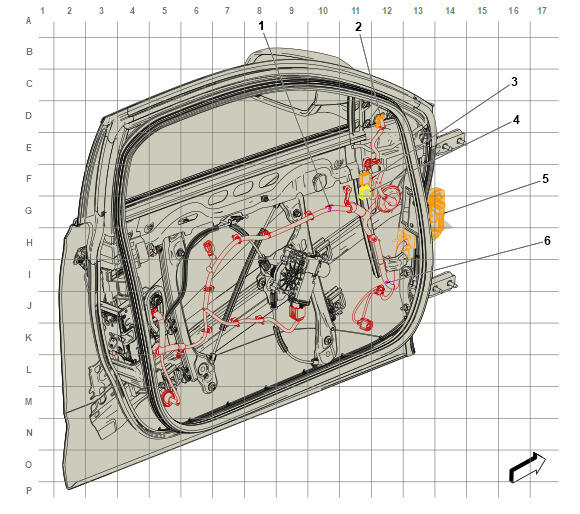

Driver Door Harness Routing
| Harness Name | Callout |
|---|---|
| J501 Front Side Door Door Wiring Harness - Driver | 1 |
| X380 Front Side Door Door Wiring Harness - Driver to Outside Rearview Mirror - Driver X380 Front Side Door Door Wiring Harness - Driver to Outside Rearview Mirror - Driver (-UV2)X380 Front Side Door Door Wiring Harness - Driver to Outside Rearview Mirror - Driver (UV2) | 2 |
| X307 Front Side Door Door Wiring Harness - Driver to Front Side Door Door Lock Door Wiring Harness - Dri X307 Front Side Door Door Wiring Harness - Driver to Front Side Door Door Lock Door Wiring Harness - Driver | 3 |
| X345 Front Side Door Door Wiring Harness - Driver to Front Side Door Door Lock Door Wiring Harness - Dri X345 Front Side Door Door Wiring Harness - Driver to Front Side Door Door Lock Door Wiring Harness - Driver | 4 |
| X303 Front Side Door Door Wiring Harness - Driver to Body Wiring Harness X303 Front Side Door Door Wiring Harness - Driver to Body Wiring Harness (-1SF) | 5 |
| J506 Front Side Door Door Wiring Harness - Driver | 6 |
