Top of Engine Components (LF4)
WARNING: This page is about a different car, the 2022 Cadillac CT4. However, it is still accessible from the selected car via links, so may be relevant.

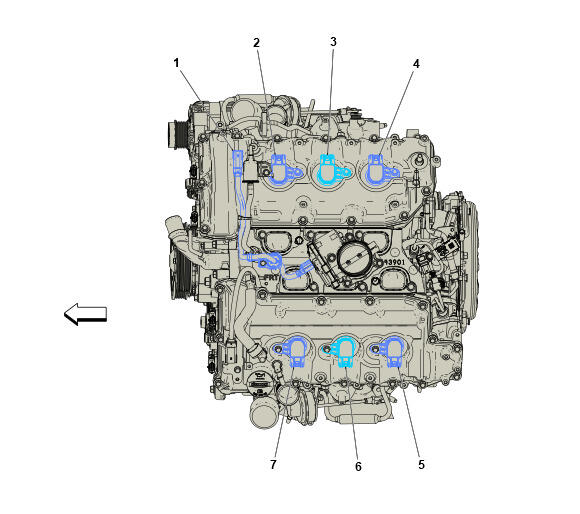

Top of Engine Components (LF4)
| Component Name | Callout |
|---|---|
| X25 Charge Air Cooler Cover Connector (LF4) X25 Charge Air Cooler Cover Connector X1X25 Charge Air Cooler Cover Connector X2 | 1 |
| T8A Ignition Coil 1 T8A Ignition Coil 1 (L3B)T8A Ignition Coil 1 (LF4)T8A Ignition Coil 1 (LSY) | 2 |
| T8C Ignition Coil 3 T8C Ignition Coil 3 (L3B)T8C Ignition Coil 3 (LF4)T8C Ignition Coil 3 (LSY) | 3 |
| T8E Ignition Coil 5 (LF4) T8E Ignition Coil 5 | 4 |
| T8F Ignition Coil 6 (LF4) T8F Ignition Coil 6 | 5 |
| T8D Ignition Coil 4 T8D Ignition Coil 4 (L3B)T8D Ignition Coil 4 (LF4)T8D Ignition Coil 4 (LSY) | 6 |
| T8B Ignition Coil 2 T8B Ignition Coil 2 (L3B)T8B Ignition Coil 2 (LF4)T8B Ignition Coil 2 (LSY) | 7 |
