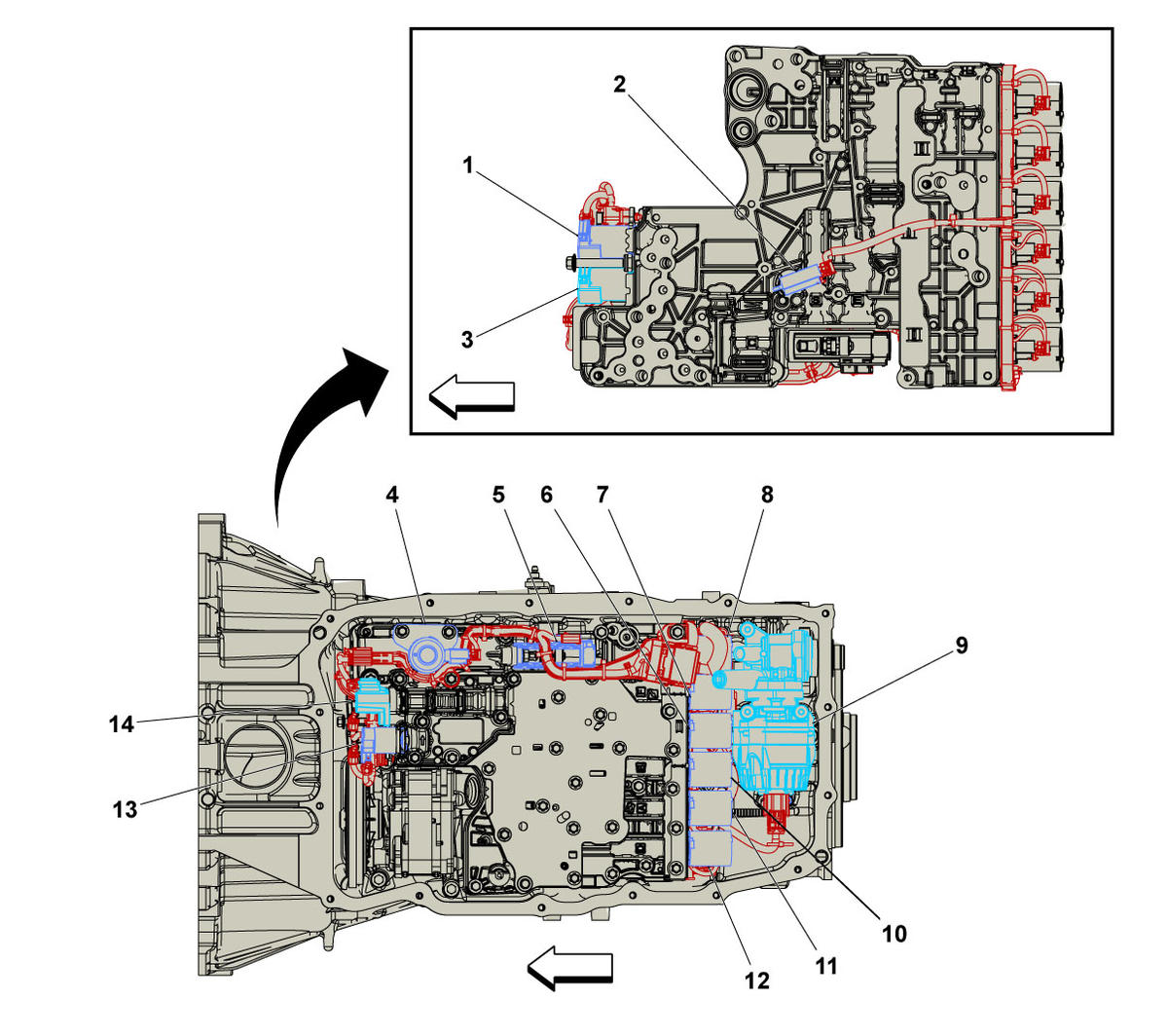

Automatic Transmission Components - Valve Body (MQA)
| Component Name | Callout |
|---|---|
| Q77G Transmission Control Solenoid Valve 7 Q77G Transmission Control Solenoid Valve 7 | 1 |
| B13 Automatic Transmission Fluid Temperature Sensor B13 Automatic Transmission Fluid Temperature Sensor | 2 |
| Q77H Transmission Control Solenoid Valve 8 Q77H Transmission Control Solenoid Valve 8 | 3 |
| M123 Transmission Park Valve Lock Solenoid Actuator (MQU/MQH) M123 Transmission Park Valve Lock Solenoid Actuator | 4 |
| B315A Transmission Range Control Valve 1 Position Switch (MQA/MHU) B315A Transmission Range Control Valve 1 Position Switch | 5 |
| Q77E Transmission Control Solenoid Valve 5 Q77E Transmission Control Solenoid Valve 5 | 6 |
| Q77F Transmission Control Solenoid Valve 6 Q77F Transmission Control Solenoid Valve 6 | 7 |
| Q77C Transmission Control Solenoid Valve 3 Q77C Transmission Control Solenoid Valve 3 | 8 |
| G5 Automatic Transmission Auxiliary Fluid Pump G5 Automatic Transmission Auxiliary Fluid Pump | 9 |
| Q77B Transmission Control Solenoid Valve 2 Q77B Transmission Control Solenoid Valve 2 | 10 |
| Q77A Transmission Control Solenoid Valve 1 Q77A Transmission Control Solenoid Valve 1 | 11 |
| Q77D Transmission Control Solenoid Valve 4 Q77D Transmission Control Solenoid Valve 4 | 12 |
| Q77J Transmission Control Solenoid Valve 9 Q77J Transmission Control Solenoid Valve 9 | 13 |
| B315A Transmission Range Control Valve 1 Position Switch (MQA/MHU) B315A Transmission Range Control Valve 1 Position Switch | 14 |
