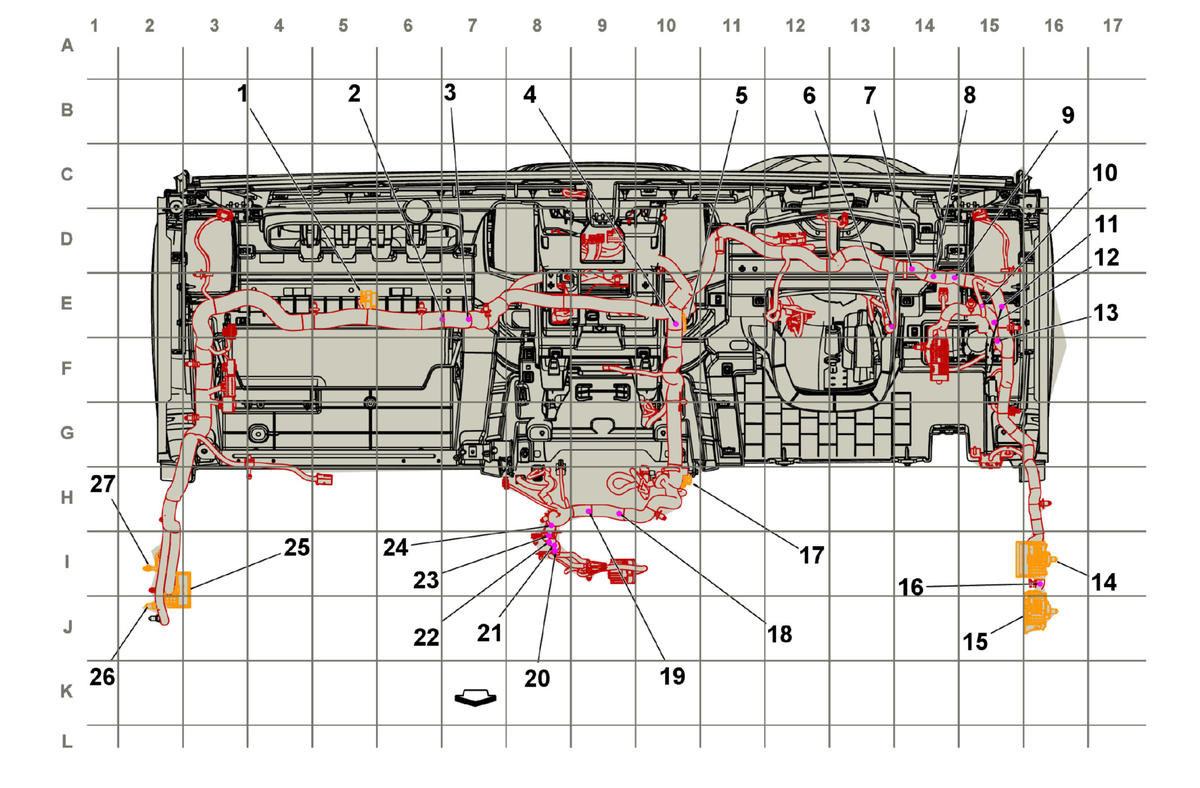

Instrument Panel Harness Routing - Rear

GM5001625Courtesy of GENERAL MOTORS COMPANY
Items
X207 Instrument Panel Harness to Passenger Air Bag Extension Harness (6 cavities) X207 Instrument Panel Harness to Passenger Air Bag Extension Harness
J229 Instrument Panel Harness (UQ3)
J230 Instrument Panel Harness (UQ3)
J253 Instrument Panel Harness (LWN)
X206 Instrument Panel Harness to HVAC Harness (2 cavities) (C68) X206 Instrument Panel Harness to HVAC Harness
J221 Instrument Panel Harness
J219 Instrument Panel Harness (UQ3)
J218 Instrument Panel Harness (UQ3)
J220 Instrument Panel Harness
J254 Instrument Panel Harness
J239 Instrument Panel Harness
J217 Instrument Panel Harness (KA1)
J241 Instrument Panel Harness
X200 Body Harness to Instrument Panel Harness (48 cavities) X200 Body Harness to Instrument Panel Harness
X202 Body Harness to Instrument Panel Harness (44 cavities) X202 Body Harness to Instrument Panel Harness
J203 Body Harness
X305 Instrument Panel Harness to Floor Console Harness (14 cavities) X305 Instrument Panel Harness to Floor Console Harness
J223 Instrument Panel Harness
J222 Instrument Panel Harness (IO5/IO6)
J228 Instrument Panel Harness
J225 Instrument Panel Harness
J227 Instrument Panel Harness
J226 Instrument Panel harness (IO5/IO6)
J224 Instrument Panel Harness
X203 Body Harness to Instrument Panel Harness (48 cavities) X203 Body Harness to Instrument Panel Harness
X219 Instrument Panel Harness to Body Harness (Except U2M) X219 Instrument Panel Harness to Body Harness
X218 Instrument Panel Harness to Body Harness (U2M) X218 Instrument Panel Harness to Body Harness
