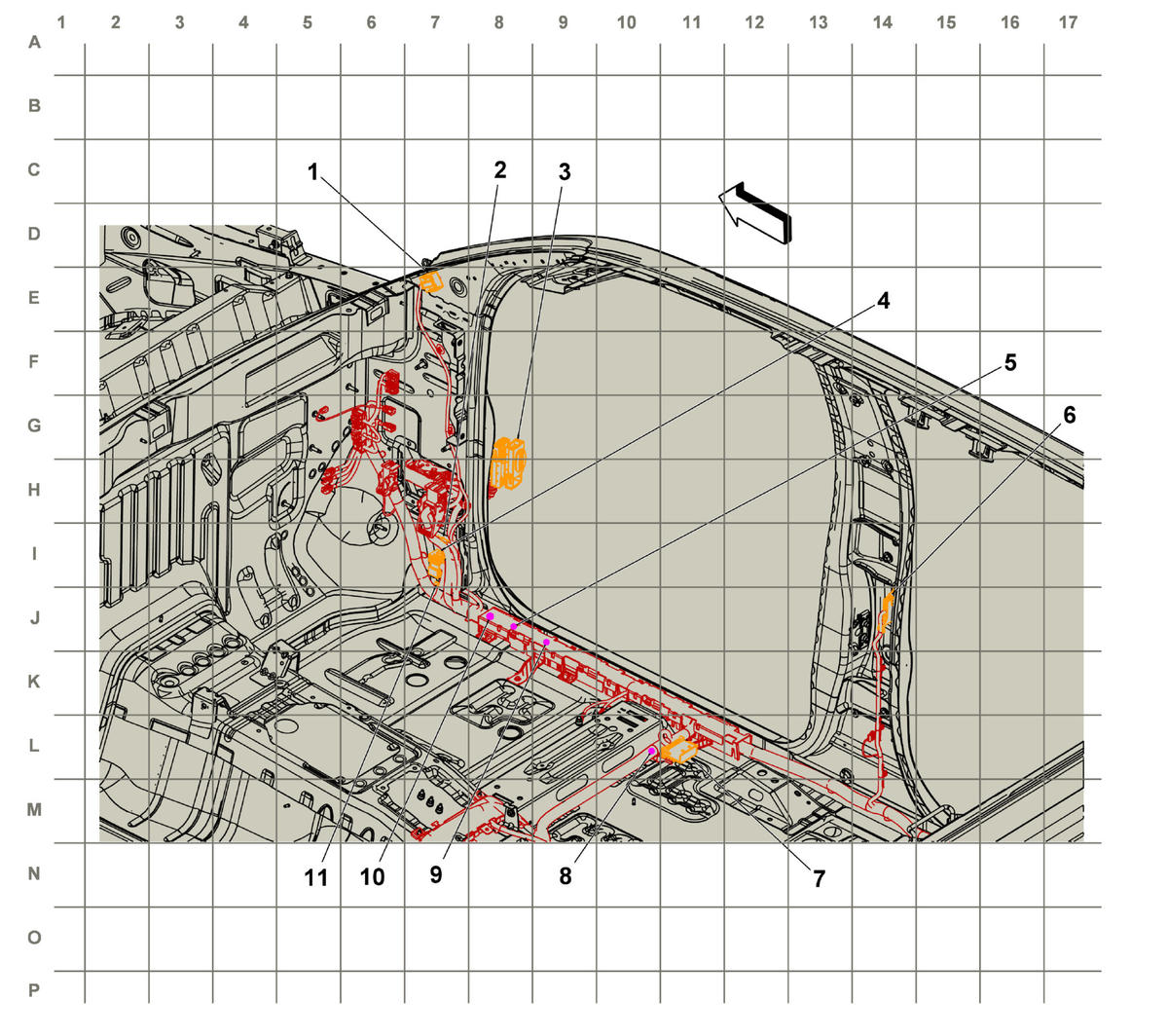

Body Harness Routing - Right Front of Passenger Compartment (Crew Cab)

GM5035015Courtesy of GENERAL MOTORS COMPANY
Items
X300 Headliner Harness to Body Harness (16 cavities) X300 Headliner Harness to Body Harness (IOR)
X218 Instrument Panel Harness to Body Harness (U2M) X218 Instrument Panel Harness to Body Harness
X600 Body Harness to Passenger Door Harness (34 cavities) X600 Body Harness to Passenger Door Harness
X203 Body Harness to Instrument Panel Harness (48 cavities) X203 Body Harness to Instrument Panel Harness
J213 Body Harness (Crew Cab)
X800 Right Rear Door Harness to Body Harness (20 cavities) X800 Right Rear Door Harness to Body Harness (Crew Cab)X800 Right Rear Door Harness to Body Harness (Extended Cab)
X320 Passenger Seat Harness to Body Harness (23 cavities) X320 Passenger Seat Harness to Body Harness
J301 Body Harness
J300 Body Harness (Crew Cab)
J321 Body Harness
X219 Instrument Panel Harness to Body Harness (Except U2M) X219 Instrument Panel Harness to Body Harness
