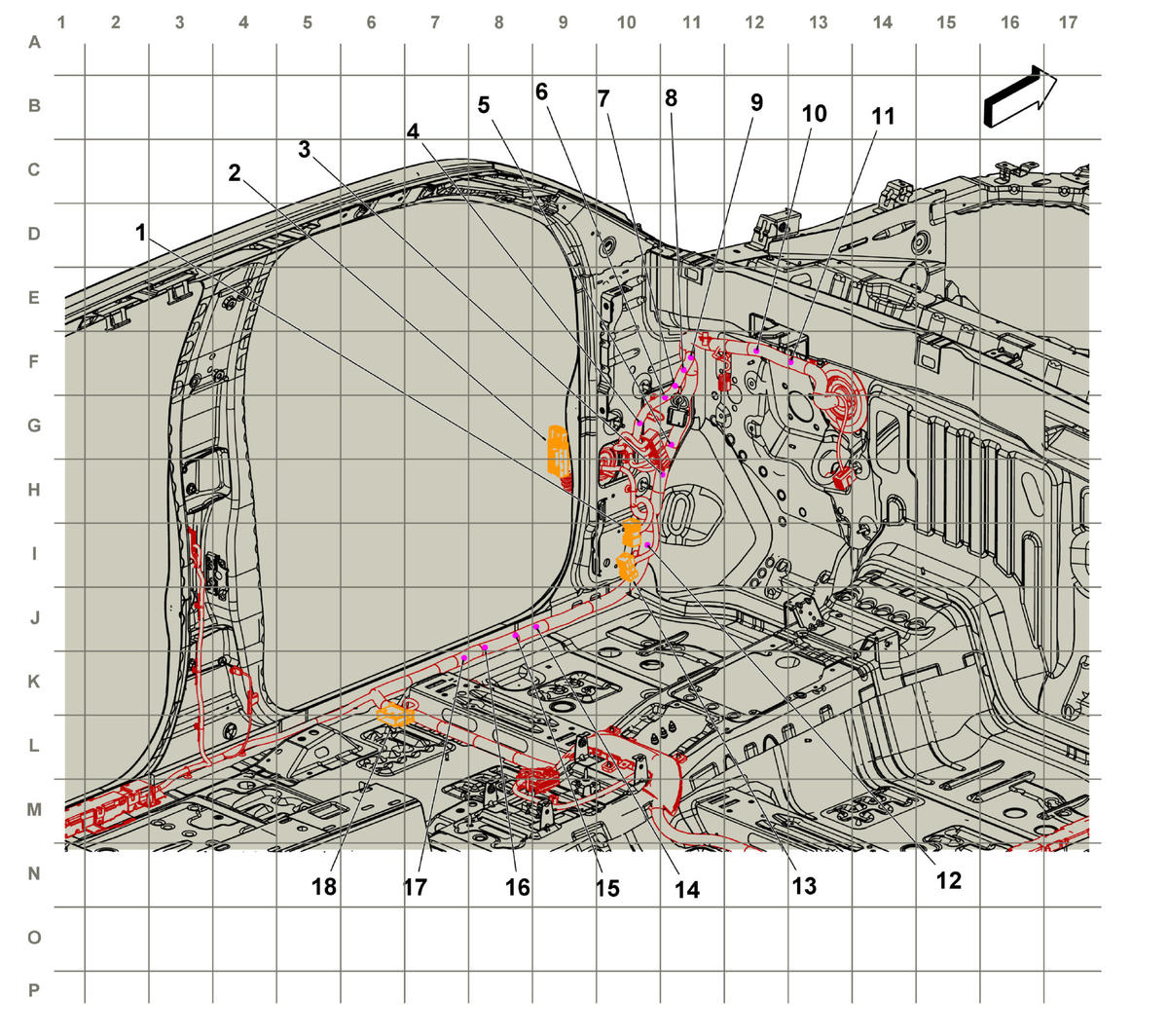

Body Harness Routing - Left Front of Passenger Compartment (Crew Cab)

GM5081378Courtesy of GENERAL MOTORS COMPANY
Items
X200 Body Harness to Instrument Panel Harness (48 cavities) X200 Body Harness to Instrument Panel Harness
X500 Body Harness to Driver Door Harness (34 cavities) X500 Body Harness to Driver Door Harness
J207 Body Harness
J204 Body Harness
J208 Body Harness
J242 Instrument Panel Harness
J202 Body Harness
J205 Body Harness
J201 Body Harness
J235 Body Harness
J200 Body Harness
J206 Body Harness
X202 Body Harness to Instrument Panel Harness (44 cavities) X202 Body Harness to Instrument Panel Harness
J212 Body Harness (Crew Cab)
J211 Body Harness (Crew Cab)
J210 Body Harness (Crew Cab)
J209 Body Harness
X310 Driver Seat Cushion Harness to Body Harness (23 cavities) X310 Driver Seat Cushion Harness to Body Harness
