Section 3 (Engine Mechanical - 1.6L (LH7) Diesel)
>>
Schematic Wiring Diagrams
>>
Engine Mechanical Wiring Schematics (1.6L (LH7))
>>
Oil Pressure Control (LH7)
Oil Pressure Control (LH7)
WARNING:
This page is about a different variant/trim than selected.

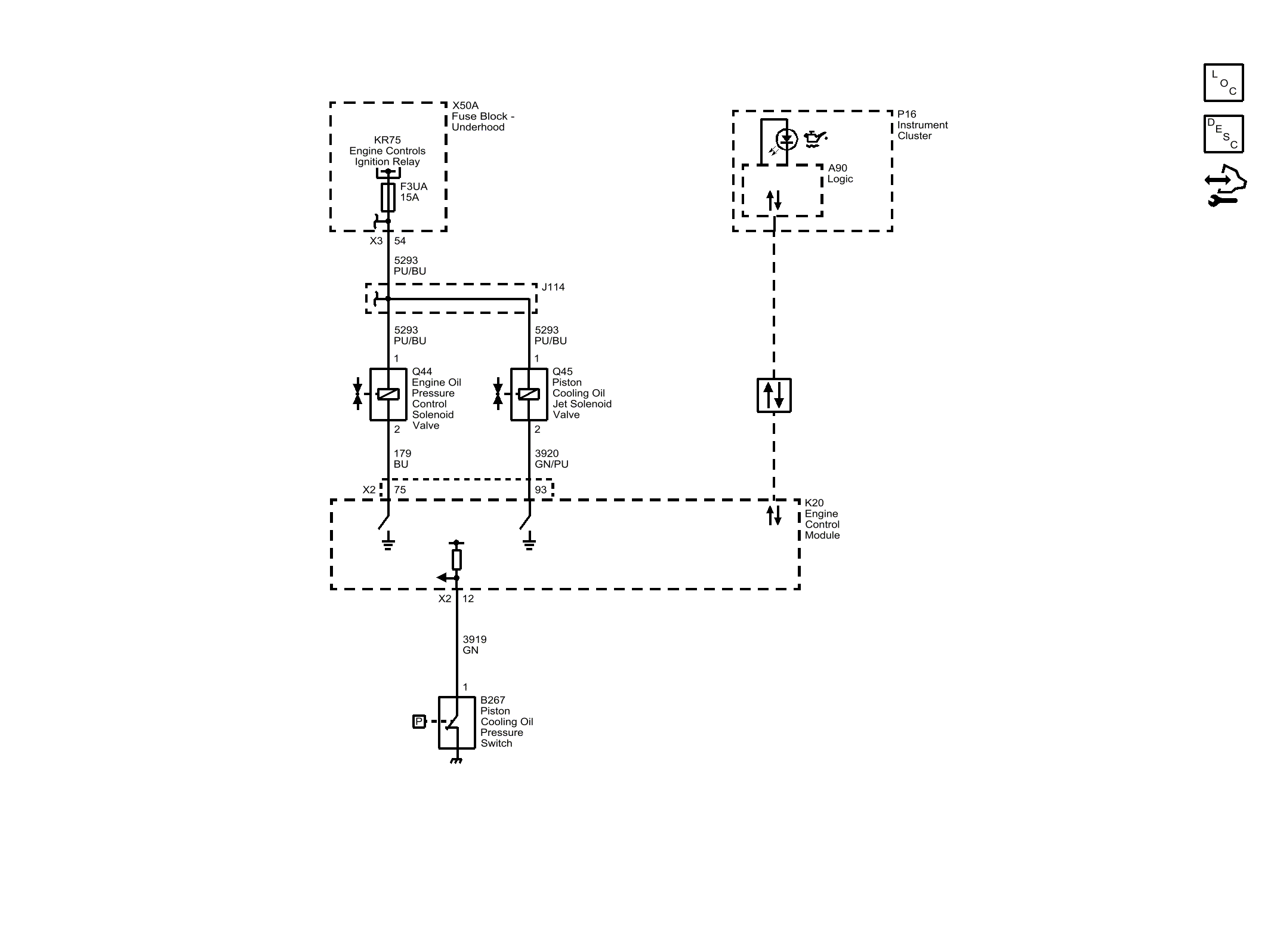

Fig 1: Oil Pressure Control (LH7)
Courtesy of GENERAL MOTORS COMPANY
