Water Pump Installation
WARNING: This page is about a different variant/trim than selected.

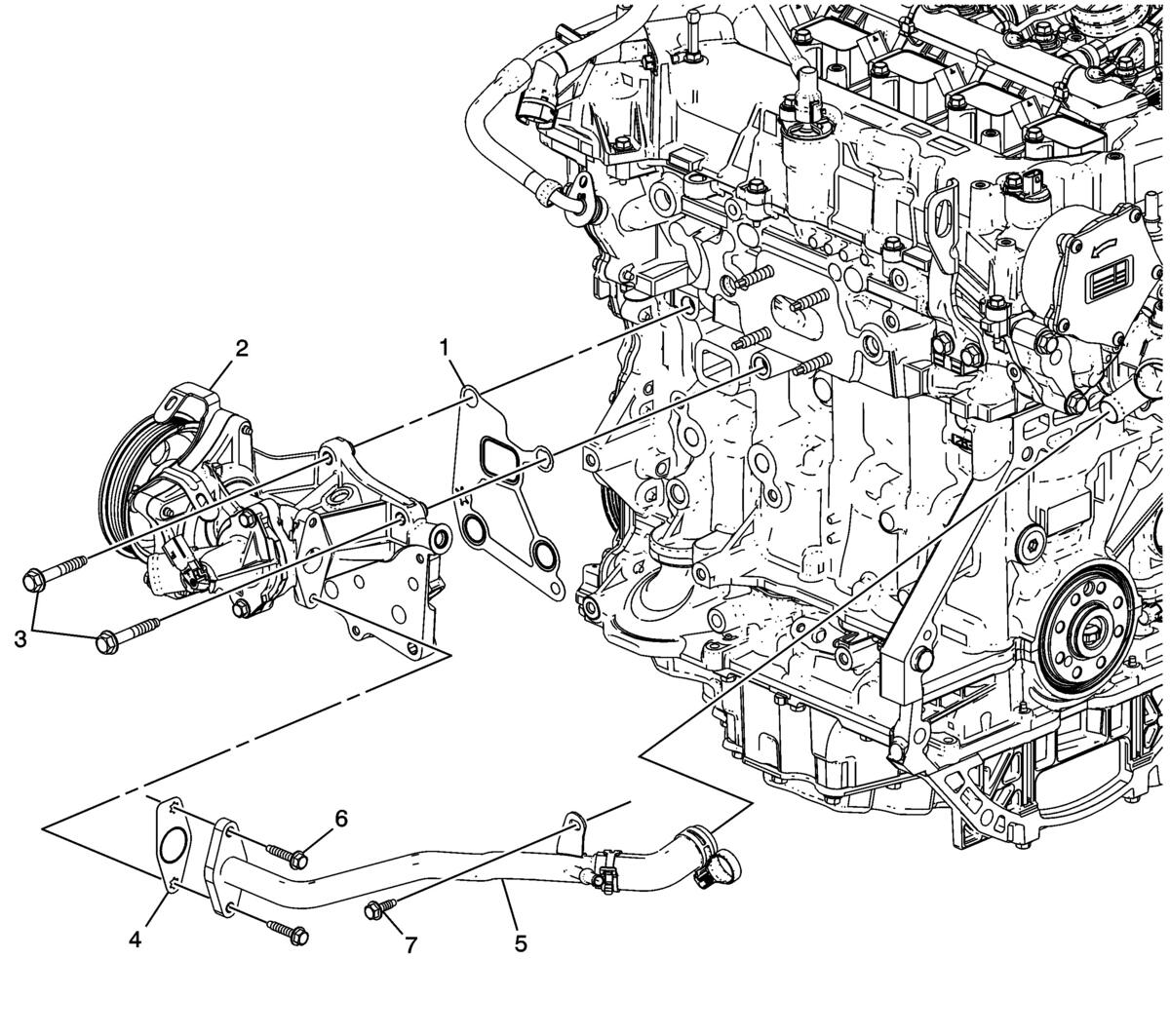

| Callout | Component Name |
|---|---|
| 1 | Water Pump Housing Gasket
NOTE:
Use a NEW gasket. Ensure the mating surfaces are clean and free of debris. |
| 2 | Water Pump |
| 3 | Water Pump Bolt (Qty: 2)
CAUTION:
Refer to Fastener Caution . Tighten 25 N.m (18 lb ft) |
| 4 | Thermostat Bypass Pipe Gasket |
| 5 | Thermostat Bypass Pipe Assembly |
| 6 | Thermostat Bypass Pipe Bolt (Qty: 2) Tighten 10 N.m (89 lb in) |
| 7 | Thermostat Bypass Pipe Bolt (Qty: 1) Tighten 10 N.m (89 lb in) |
