Crankshaft Oil Deflector Installation
WARNING: This page is about a different variant/trim than selected.

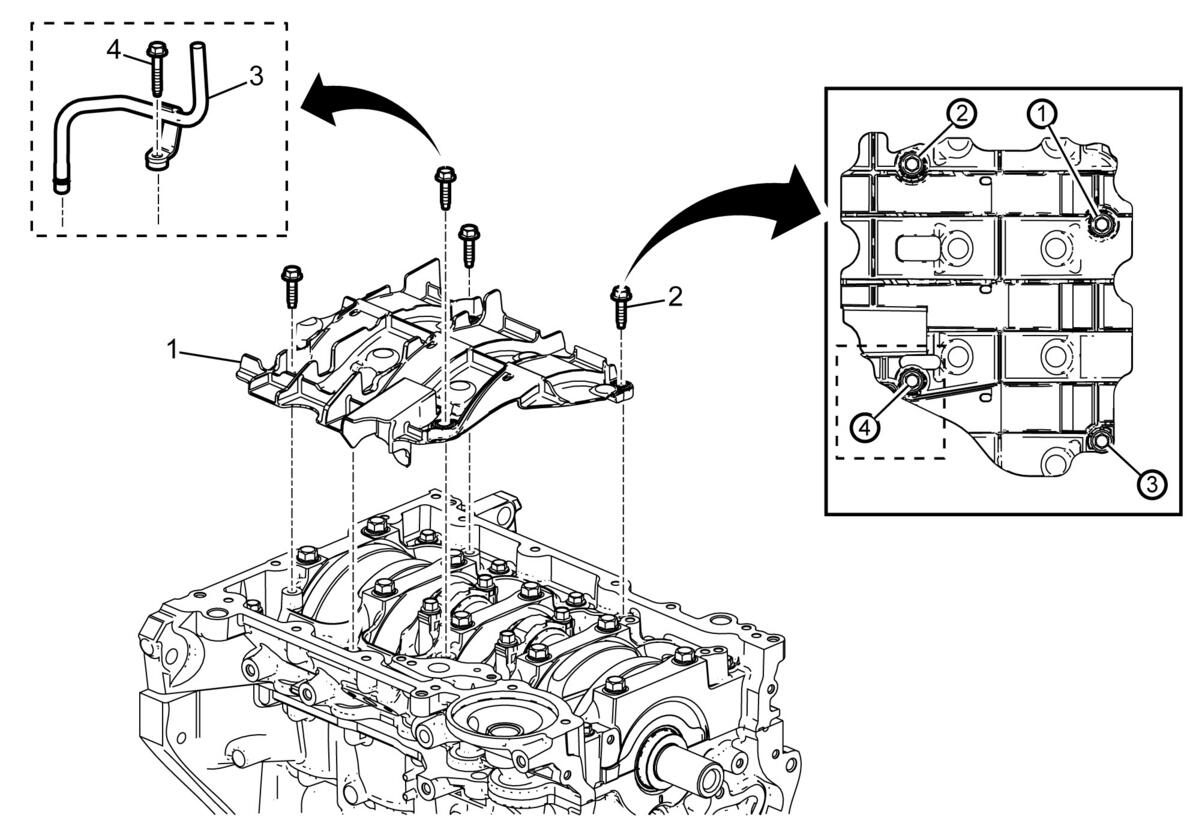

| Callout | Component Name |
|---|---|
| 1 | Crankshaft Oil Deflector |
| 2 | Crankshaft Oil Deflector Bolt (Qty: 3)
CAUTION:
Refer to Fastener Caution . Procedure Tighten the bolts in the sequence shown. Tighten 10 N.m (89 lb in) |
| 3 | Positive Crankcase Ventilation Oil Separator Drain Pipe |
| 4 | Positive Crankcase Ventilation Oil Separator Drain Pipe Bolt Tighten 10 N.m (89 lb in) |
