Cylinder Head and Components
WARNING: This page is about a different variant/trim than selected.

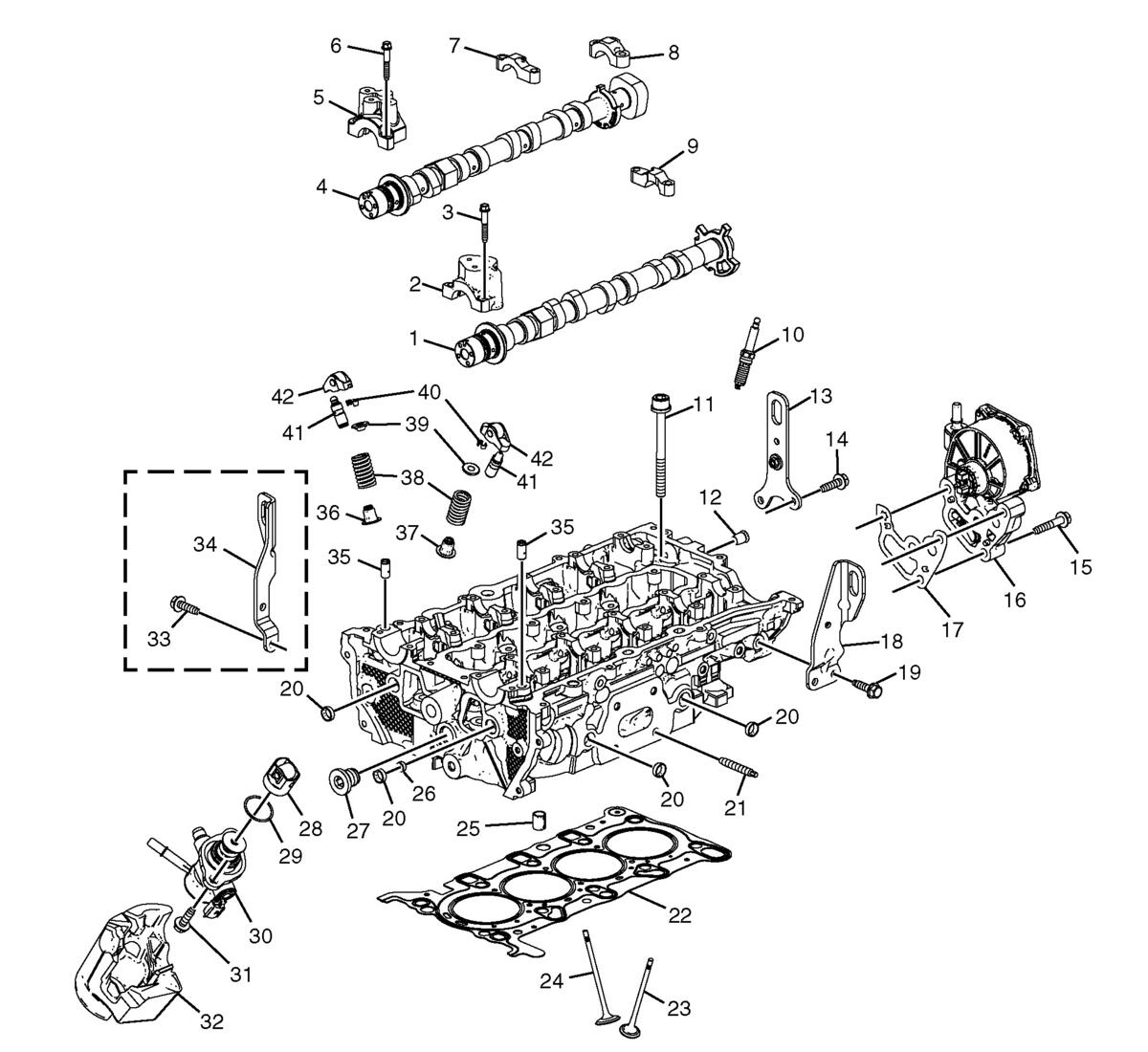

| Callout | Component Name |
|---|---|
| 1 | Exhaust Camshaft |
| 2 | Camshaft Bearing Front Exhaust Cap |
| 3 | Camshaft Bearing Cap Bolt[12x] |
| 4 | Intake Camshaft |
| 5 | Camshaft Bearing Front Intake Cap |
| 6 | Camshaft Bearing Cap Bolt[12x] |
| 7 | Camshaft Bearing Cap[4x] |
| 8 | Camshaft Bearing Rear Cap |
| 9 | Camshaft Bearing Cap[5x] |
| 10 | Spark Plug[4x] |
| 11 | Cylinder Head Bolt[10x] |
| 12 | Cylinder Head Core Hole Plug[5x] |
| 13 | Engine Lift Rear Bracket |
| 14 | Engine Lift Rear Bracket Bolt[2x] |
| 15 | Vacuum Pump Bolt[3x] |
| 16 | Vacuum Pump |
| 17 | Vacuum Pump Gasket |
| 18 | Engine Lift Rear Bracket |
| 19 | Engine Lift Rear Bracket Bolt[2x] |
| 20 | Cylinder Head Core Hole Plug[4x] |
| 21 | Turbocharger Stud[4x] |
| 22 | Cylinder Head Gasket |
| 23 | Exhaust Valve[8x] |
| 24 | Intake Valve[8x] |
| 25 | Cylinder Head Locating Pin[2x] |
| 26 | Cylinder Head Oil Gallery Restrictor |
| 27 | Cylinder Head Core Hole Plug |
| 28 | Valve Lifter Follower |
| 29 | Fuel Pump Housing Seal |
| 30 | Fuel Pump |
| 31 | Fuel Pump Bolt[2x] |
| 32 | Fuel Pump Insulator |
| 33 | Engine Lift Front Bracket Bolt[2x]-Model Dependent |
| 34 | Engine Lift Front Bracket - Model Dependent |
| 35 | Engine Oil Manifold Check Valve[2x] |
| 36 | Valve Stem Oil Seal[8x] |
| 37 | Valve Stem Oil Seal[8x] |
| 38 | Valve Spring[16x] |
| 39 | Valve Spring Retainer[16x] |
| 40 | Valve Stem Key[32x] |
| 41 | Hydraulic Valve Lash Adjuster[16x] |
| 42 | Hydraulic Valve Lash Adjuster Arm[16x] |
