Installation Procedure
WARNING: This page is about a different variant/trim than selected.

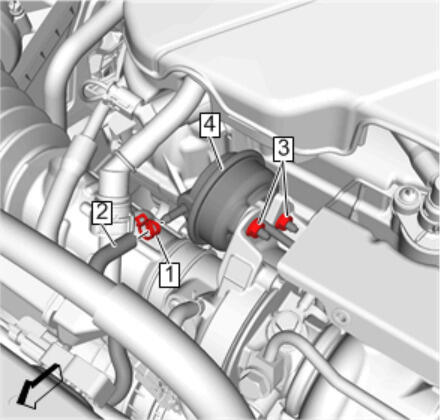

- Install Turbocharger Wastegate Actuator (4)
- Install Turbocharger Wastegate Actuator Fastener (3) and tighten 10 N.m (89 lb in)
- Connect Vacuum Hose (2)
- Engage Hose Clamp (1)Hose Clamp Replacement Guidelines - Spring Type

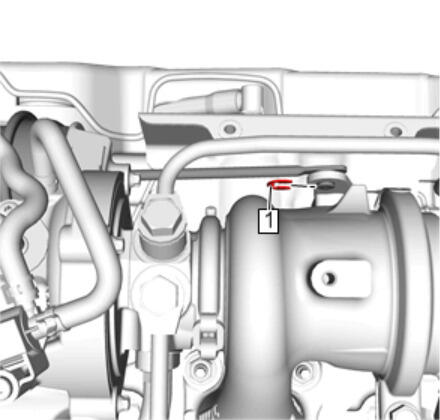

- Install Clip (1)
- Install Turbocharger Heat Shield - Turbocharger Heat Shield Replacement
CAUTION:
Refer to Fastener Caution .
