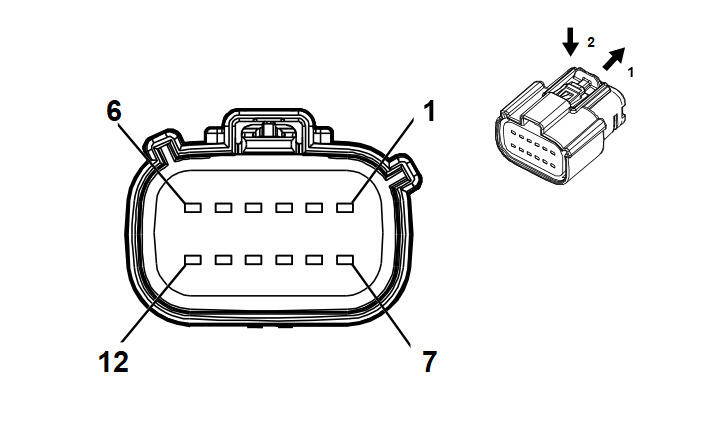

X120 Forward Lamp Harness To Right Headlamp Harness (T4F+X88)
|
|
- |
Connector Part Information
- Harness Type: Forward Lamp
- OEM Connector: 33472-1289
- Service Connector: 19355457
- Description: 12-Way F 150 MX Series, Sealed (D-GY)
|
Connector Part Information
- Harness Type: Right Headlamp
- OEM Connector: Not Available
- Service Connector: Service by Harness - See Part Catalog
- Description: 12-Way M
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray Name |
Core Crimp |
Insulation Crimp |
| I |
19300432 |
J-35616-14 (GN) |
J-38125-557 |
Not Available |
Not Available |
Not Available |
Not Available |
| II |
19300432 |
J-35616-2A (GY) |
J-38125-217 |
Not Available |
Not Available |
Not Available |
Not Available |
| III |
Not Required |
J-35616-3 (GY) |
No Tool Required |
Not Required |
Not Required |
Not Required |
Not Required |
| Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
Function |
Pin |
Size |
Color |
Circuit |
Terminal Type ID |
Option |
| 1 |
1.5 |
BK |
1050 |
I |
T4F+MAH/MBC/MCX/MBI-Z88 |
Ground |
1 |
1.5 |
BK |
1050 |
III |
T4F+MAH/MBC/MCX/MBI-Z88 |
| 2 |
1.5 |
YE |
312 |
I |
T4F+MAH/MBC/MCX/MBI-Z88 |
Right Headlamp Low Beam Control |
2 |
1.5 |
YE |
312 |
III |
T4F+MAH/MBC/MCX/MBI-Z88 |
| 3 |
0.35 |
WH |
311 |
II |
T4F+MAH/MBC/MCX/MBI-Z88 |
Right Headlamp High Beam Control |
3 |
0.35 |
WH |
311 |
III |
T4F+MAH/MBC/MCX/MBI-Z88 |
| 4 |
0.35 |
GY/BN |
309 |
II |
T4F+MAH/MBC/MCX/MBI-Z88 |
Right Park Lamp Control |
4 |
0.35 |
GY/BN |
309 |
III |
T4F+MAH/MBC/MCX/MBI-Z88 |
| 5 |
0.35 |
BK |
1050 |
II |
T4F+MAH/MBC/MCX/MBI-Z88 |
Ground |
5 |
0.35 |
BK |
1050 |
III |
T4F+MAH/MBC/MCX/MBI-Z88 |
| 6 |
0.35 |
VT |
1203 |
II |
T4F+MAH/MBC/MCX/MBI-Z88 |
Right Park Lamp Control |
6 |
0.35 |
VT |
1203 |
III |
T4F+MAH/MBC/MCX/MBI-Z88 |
| 7 - 12 |
- |
- |
- |
- |
- |
Not Occupied |
7 - 12 |
- |
- |
- |
- |
- |
