Installation Procedure
- Brake Master Cylinder Reservoir - Install - Brake Master Cylinder Reservoir Replacement
Brake Master Cylinder Gasket (1) - Install NEW

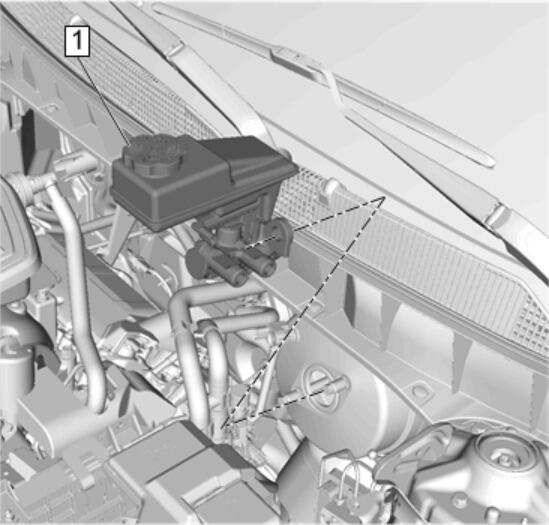

Brake Master Cylinder Assembly (1) - Install
- NOTE:
Install NEW nuts. Do NOT reuse old nuts.
CAUTION:Brake Master Cylinder Nut (1) - Install and tighten 49 N.m (36 lb ft) (Qty: 2)

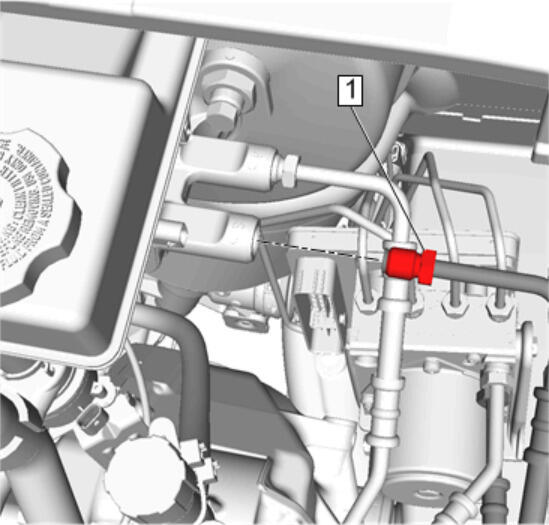

Brake Pressure Modulator Valve Master Cylinder Reservoir Rear Brake Pipe Fitting (1) - Install and tighten 32 N.m (24 lb ft)

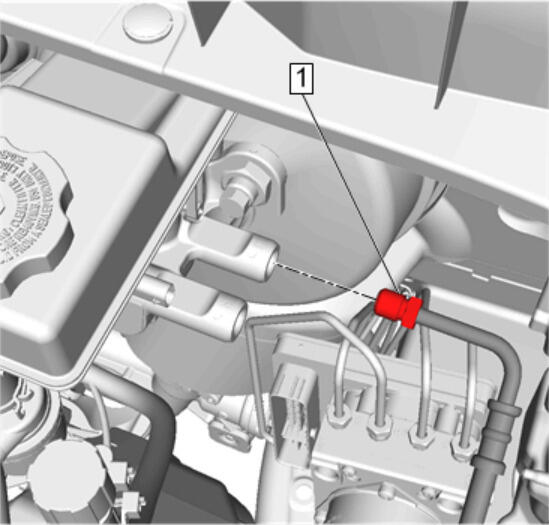

Brake Pressure Modulator Valve Master Cylinder Reservoir Front Brake Pipe Fitting (1) - Install and tighten 32 N.m (24 lb ft)
- Brake Fluid Level Indicator Switch Electrical Connector - Connect
- Reposition and install the radiator surge tank. - Radiator Surge Tank Replacement (LGX with V08)Radiator Surge Tank Replacement (LCV)
- Bleed the brake system. Hydraulic Brake System Bleeding (Manual) Hydraulic Brake System Bleeding (Pressure)
